[原创] LabVIEW中如何连续采集图像

  [复制链接]
  • TA的每日心情
    开心
    昨天 09:43
  • 签到天数: 1330 天

    [LV.10]100FPS

    发表于 2014-9-6 11:19:33 | 显示全部楼层 |阅读模式
    本帖最后由 石鑫华视觉 于 2014-11-4 23:05 编辑
    ! B. Y6 t3 M* R8 x9 Z* R
    6 c! K6 u  d0 {, ]% XLabVIEW中如何连续采集图像( \7 V% h2 @8 B9 T1 I

    / i; l9 ^; q0 v* a0 [在LabVIEW中实现连续采集图像是很简单的一件事。连续采集中没太多难点,只要连续重复的执行采集Grab函数就可以。下面来看一下其程序框图:
    ( }. x0 U, o2 M7 B  f

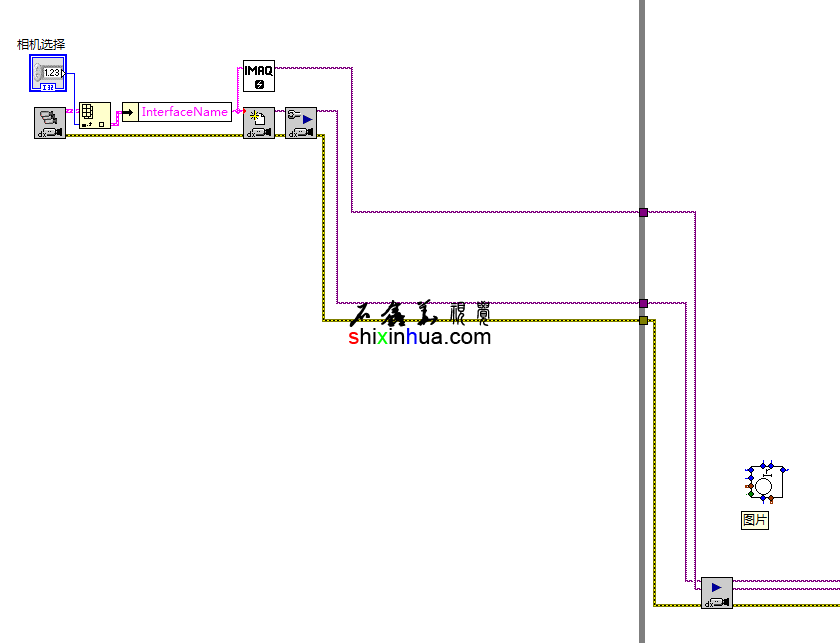

    LabVIEW中实现连续采集图像

    : g9 j& \1 H6 }8 b; r程序框图其实是很简单的,执行的过程大概是这样:首先打开相机,然后配置相机准备采集图像。再使用一个WHILE循环结构,来控制连续采集,其中放置了Grab函数。这样就可以在WHILE中实现连续采集。只要停止While循环,就可心停止连续采集了。停止连续采集后,则执行关闭相机和释放图像缓存。0 c3 q' p3 F, L; d: Y& s
    ) i% H$ v! T  a- w9 o
    在Grab函数后,还放置了一个Vision Acquisition CalculateFPS.vi函数,用于计算当前的采集速度。这个函数是在NI视觉中自带,但是在面板中并没有包含。具体可以查看本论坛帖子:
    * E  O( M4 ~& Q% x/ V% ], q【LVision】NI LabVIEW Vision计算帧率VI_视觉开发模块NI Vision_编程|图像处理|机器视觉_机器视觉论坛_石鑫华视觉_商城_方案_系统_光源_控制器_工业相机_镜头_石鑫华视觉_华视自动化
    $ p: I8 {" Q+ U6 F9 Lhttp://shixinhua.com/bbs/thread-248-1-1.html
    ' o5 ^9 R- \9 L+ Q& o& o( f' [2 F# H: e
    在实际应用程序中,基本的思路也是这样的,只是可能会将打开相机、配置相机、采集图像、关闭相机等操作过程,放置在不同的执行环节,以方便程序操作。如打开相机一般会放在程序的初始化中。连续采集图像,则会放在自动运行过程中。关闭相机则放在程序退出环节中。这里可以使用移位寄存器来控制引用,也可以使用子VI,使用状态来机操作。. }; f0 F) \( e: a+ t( O
    - q2 M) o8 p' y4 S  g
    当然还可以改进成点击按钮则连续采集,停止则不连续采集,再点击又可以连续采集的功能。不过这样的功能,就需要使用生产者消费者来实现了。利用事件结构来响应前面板的“采集”按钮,生产者响应点击事件,消费者则执行连续Grab过程。这里的改进,就请各位看观自己学习改进一下。% ?- R. ?( ~" j0 p6 E( V! c# g, i* n
    4 d' s2 G) B9 S! i8 Q
    上图中实现了连续采集,则可以在WHILE循环中,加入其它的处理实现,实现连续采集、分析的功能。

    ( t* p2 V3 M6 B7 u. J, H/ lLabVIEW连续采集图像前面板
    9 ?$ d- x* N+ @: I' ?东莞华视自动化科技有限公司http://pcmv.cn
    7 v2 V' ~1 }' g# ?* p8 ]& M石鑫华视觉http://shixinhua.com
    8 J, V5 ^7 }- S8 W9 S3 `机器视觉论坛http://chinamv.org3 m5 |- L* z  D
    机器视觉商城http://sxhmv.com( i+ O" b% {$ _( N% s
    本程序源代码下载,LV2013SP1版,回复后可见( v# R5 q8 {- _$ [! O
    游客,如果您要查看本帖隐藏内容请回复
