[运动控制卡] 石鑫华视觉供应运动控制卡 雷赛 DMC2210

[复制链接]
  • TA的每日心情
    开心
    2015-3-5 16:19
  • 签到天数: 126 天

    连续签到: 1 天

    [LV.7]700FPS

    发表于 2014-9-15 15:55:31 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x
    本帖最后由 一个好人 于 2014-9-15 15:58 编辑

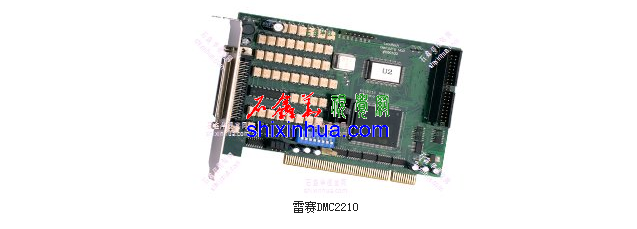

    雷赛DMC2210 2轴运动控制卡





    特性

    32位2.2版PCI总线,33MHz
    脉冲输出频率高达5MHz
    2轴硬件直线插补/2轴软件圆弧插补
    多种回零点模式及零点自动搜索
    2轴增量式编码器信号输入
    编码器用计数器为有符号28位计数器
    高速位置锁存硬件位置比较及触发
    光电隔离20为通用数字输入级20位通用数字输出
    梯形速度曲线、S形速度曲线
    一台PC机可同时使用8块2210、2410B、2610和2C80运动控制卡



    概述

    高性能多轴运动控制器
    DMC2210是一款基于PCI总线的高性能运动控制卡,可控制二轴伺服或步进电机,其它功能与雷赛的DMC2410B运动控制卡相同。与DMC1000系列相比,他们具有更快的运动速度、更好的直线和圆弧查补功能,同时还增加了编码器位置锁存、位置比较等高级功能。为研发制造多轴工业自动化设备提供了优良的控制器解决方案。


    直线和圆弧插补
    DMC2210提供了2轴直线插补函数和圆弧插补。直线插补函数由硬件实现,故插补速度快。


    连续插补运动
    DMC2210具有缓冲寄存器结构,这使得连续运动指令之间的连接没有任何间隔,因而连续插补运动十分连续、平滑。


    在运动中可修改速度及终点位置
    DMC2210 提供了强大的修改速度、目标位置函数,在电机运动过程中,程序可以根据不同的条件修改该运动过程的速度和目标位置。


    位置锁存
    DMC2210提供位置锁存函数,当锁存信号LTC被触发,编码器当前位置就立即被捕获。该动作由硬件高速完成,确保位置测量准确、可靠。


    位置比较
    DMC2210 提供位置比较函数,当电机位置和寄存器中的位置相同时,立即自动送出触发信CMP。


    运动同时开始或停止
    使用软件或外部输入信号可以控制DMC2210的二个轴或多块DMC2210和2610卡上的轴同时开始运动或同时减速、停止运动。



    应用范围

    电子产品加工、装配设备,包括:影像仪、丝印机、贴片机、PCB钻孔机
    激光加工设备
    机器视觉及自动检测设备
    生物、医学自动采样、处理设备
    工业机器人,特殊数控机床



    软件支持

    Windows平台
    驱动软件、函数库支持Windows XP/2K/NT/98/WIN7
    推荐使用VB/VC++/CB/LabView编程工具
    MOTION2210演示软件
    MOTION2210演示软件可帮助客户了解运动函数、检测硬件系统



    技术规格—运动控制参数

    控制轴数         2轴
    最大脉冲频率         5MHz
    脉冲信号输出类型         差分信号;单端信号
    脉冲信号模式         脉冲/方向;双脉冲
    位置范围         -134217728—+134217727个脉冲(28位)
    编码器信号输入数         2个
    编码器用计数器长度     28位有符号
    编码器输入频率     1MHz(4倍频后为4MHz)



    技术规格—数字I/O参数

    增量编码器信号     EA,EB
    编码器零位信号     EZ
    位置锁存输入信号         LTC
    位置比较输出信号         CMP
    机械限位、减速、原点信号         ±EL,SD,ORG
    伺服电机接口信号         INP,ALM,ERC,SVON,RDY
    手摇脉冲发生器信号输入     PA,PB
    同步开始/结束、同时减速信号   STA,STP,CSD
    通讯数字输入口     20路,14路光电隔离   134.5mm106.5mm
    通讯数字输出口     20路,10路光电隔离   135mm107mm


    配件
    货品编号规格型号描述
    812-A68C00-32DMC2210 V1.12轴运动控制卡
    144-682521-00ACC68C68接线板 卧式SISC插头
    812-A37ENC-30CABLE68-NP-2068Pin 2m长带SCSI插头电缆线
    144-372822-00CABLE37-DP-2037Pin 2m长带DB插头电缆线
    812-AENC-30
    143-DE4037-03
    ACC37-74ENC V3.0
    CABLE40-IP/DP-03
    37Pin 接线板

    IDE4037连接线0.3m长(连接线组件)扁平线



    石鑫华视觉的运动控制卡购买请看https://shop128020756.taobao.com

    商品属性
    [轴数]
    2轴
    [电脑总线类型]
    PCI
    [最大脉冲速度]
    5MHZ
    [通用I/O数]
    20路输出20路输出
    [直线/圆弧插补]
    直线插补&圆弧插补
    [编码器计数]
    2
    [供货周期(天)]
    7
