    ·两种不同的自动对焦系统

      在自动对焦过程中,我们可以看到镜头的镜片会前后移动,以调节与传感器之间的距离,使像平面落在传感器表面,从而获得清晰的图像,这个过程就是由对焦系统控制的。总的来说,相机的自动对焦系统分两种,其中一种是对比度检测自动对焦系统,另一种是相位检测自动对焦系统。

    ) r/ Z) j2 |+ ^1 ^- q" M. u" _6 t5 j

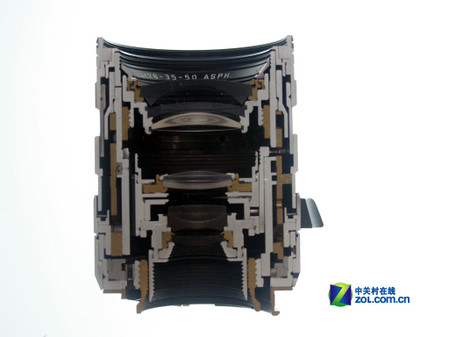

    图为:镜头剖面图,内部镜片移动以对焦

      对比度检测自动对焦系统多用于消费类数码相机以及单电相机。随着镜头前后移动对焦,当对焦系统检测到对比度达到最大的时候,相机就会认为对焦已完成。为了获得快速的移动能力,这种对焦系统对镜头的重量有较高的要求。但是,该系统是在镜头反复移动中来获取对焦点(也就是我们常说的拉风箱现象),因此,合焦速度比较慢,对焦精度方面也不是很高。

    . n) x( x, j/ m

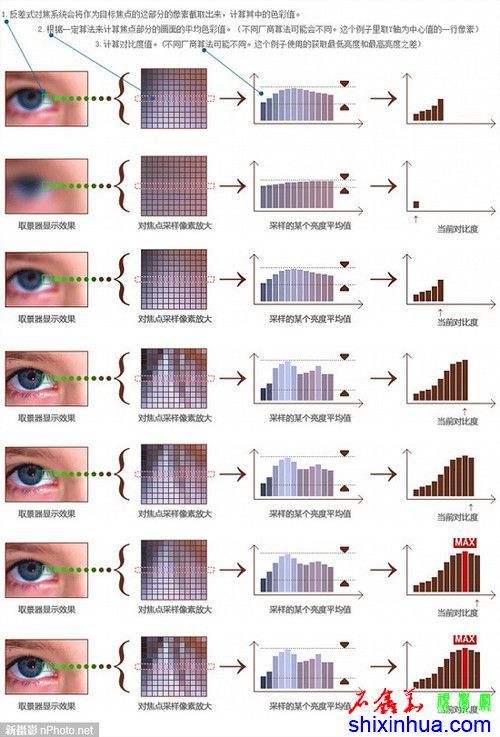

    图为:对比度检测自动对焦系统工作示意图(图片源自网络)

      相位检测自动对焦系统一般应用于单反相机上,相对于对比度检测自动对焦系统而言,它在对焦速度及精度方面都有更好的表现。从下面的剖面图可以看出,相位检测对焦系统构造相对复杂,制造成本也较高。由于体积较大,使得传统相位检测系统很难应用到轻薄的消费类相机上。

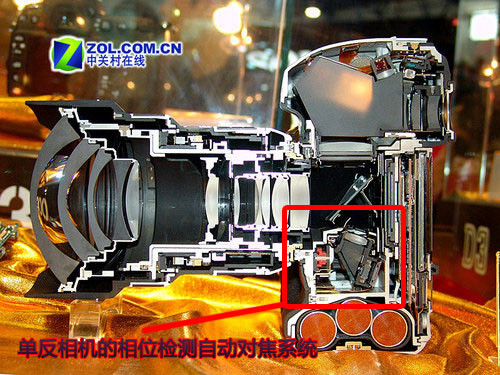

    $ N- _% Z2 B" O  q图为:单反相机的相位检测自动对焦系统

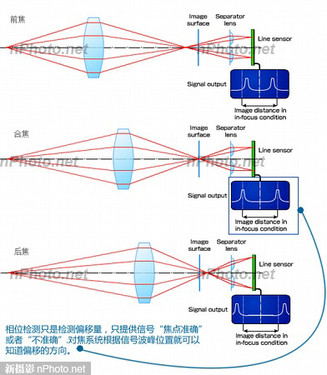

    1 T- D6 ?0 K  x4 D) S图为:相位检测自动对焦原理(图片源自网络)

      富士通过在传感器上内置相位检测像素,实现了相位检测自动对焦功能。相机可以根据需要自动切换对焦方式,以达到更快的对焦速度。

    3 e+ Q% g2 g7 l1 w2 I# G( f5 T$ [

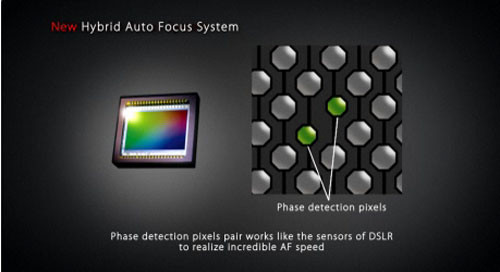

    图为:富士传感器上集成了相位检测像素

    4 k' Y7 m) M! V  S; S* V

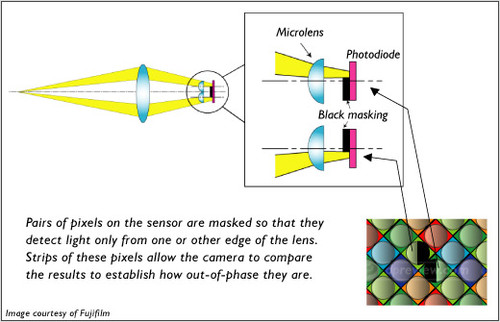

    图为:富士相对检测像素工作原理(图片源自网络)

      简单的说,富士传感器上的相位检测像素,每个只负责接收一侧的光线,以此将入射光线分成成对的图像,执行一次相位差计算以确定对焦调整的精确方向和调整量。据富士官方的测试数据称,采用这种对焦方式,速度可达到令人难以置信的约0.158秒!
