[共享] Vision Builder for Automated Inspection (VBAI) 是否支持Modbus通信?

[复制链接]
  • TA的每日心情

    昨天 10:01
  • 签到天数: 1514 天

    [LV.Master]120FPS

    发表于 2013-5-6 21:02:38 | 显示全部楼层 |阅读模式
    本帖最后由 石鑫华视觉 于 2013-5-6 21:04 编辑
    # @+ [. S. s& @) Q6 X% P. ]. V2 I3 Z
    问题:我在Vision Builder for Automated Inspection (VBAI) 中创建了一个检测序列(inspection),在这个检测序列中我想与几个modbus设备通信。VBAI是否支持modbus通信功能?( S3 g2 u1 T  S0 H8 Z; Y- W3 u, W5 S
    解答:是的,VBAI支持通过modbus TCP或其他串口协议与主设备通信。换句话说,VBAI只能作为modbus从设备。   p' \" `  }8 I7 `* x; ?
    4 f& R8 A+ E5 o. I
    设置modbus通信时,首先通过Tools>Communication Device Manager打开Communication Device Manager 。点击Help按钮查看配置modbus设备的专门步骤。3 |" |" [6 u, [5 d$ ]/ J' n% Y5 G+ D

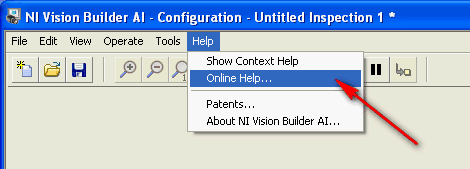

    0 r# t4 Z: ]* q4 F" T现在为您的检测序列添加Modbus Slave步骤,可以从Communicate页中找到这个步骤。配置这个步骤从本地modbus寄存器中读取或写入数据。关于Modbus Slave步骤可配置参数方面的信息,可以参考名为Modbus Slave Controls的VBAI配置帮助文档,该文档位于Help  Online Help...    : r% f# n. }* l& C, V

    5 Z/ q. ~- Y% H) M此外,可以看到VBAI本地modbus寄存器中的当前数值。具体细节可以参考VBAI帮助文档Modbus Local Registers Terminal。您还可以在VBAI帮助中看到名为Modbus Slave FAQs的文档,该文档对于定位并解决通信中出现的问题有很大帮助。
    ! R4 [: }$ T  k2 n5 h6 s  O! V8 h# j+ T, J7 O
    / D; i$ l, R& P, V' d2 b/ [8 B3 y
    9 \, ]: A8 t  o2 k/ R
