[原创] LabVIEW中如何将新图像叠加到旧图像中且能循环叠加新图像

  [复制链接]
  • TA的每日心情
    慵懒
    昨天 09:57
  • 签到天数: 1224 天

    [LV.10]100FPS

    发表于 2015-3-20 23:51:41 | 显示全部楼层 |阅读模式
    LabVIEW中如何将新图像叠加到旧图像中且能循环叠加新图像
    本论题的大概意思就是采集一幅新图像,和旧图像相加(如果是第一幅图像,则与空相加),再采集一幅图像,与前面叠加过的图像再叠加,以此循环并能看到图像叠加过程中逐步变亮的过程。

    % p/ t/ l- J* @* T* M; f' V7 |4 y
    其实这样的目的实现起来是非常简单的。只需要设计两个图像缓存,然后使用移位寄存器和图像加法即可完成任务。下面来看一下LabVIEW程序代码
    游客,如果您要查看本帖隐藏内容请回复
    循环叠加图像程序框图

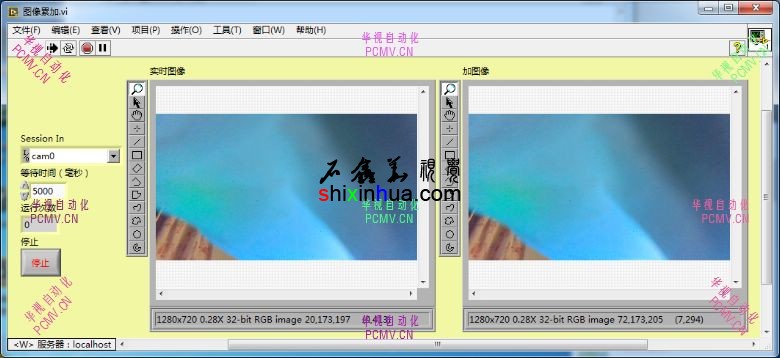

    采集第一幅图像-实时图像与叠加图像是一样的

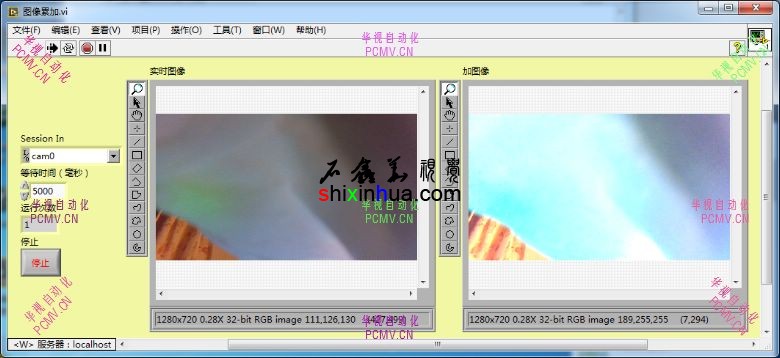

    采集第二幅图像-实时图像基本上没变化,叠加图像明显变亮了许多

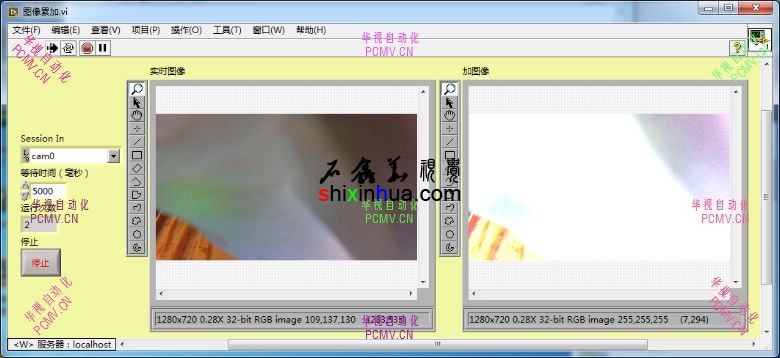

    采集第三幅图像-实时图像基本上没变化,叠加图像亮于上图
    采集第四幅图像-实时图像基本上没变化,叠加图像亮于上图
    采集第五幅图像-实时图像基本上没变化,叠加图像亮于上图
    采集第六幅图像-实时图像基本上没变化,叠加图像亮于上图

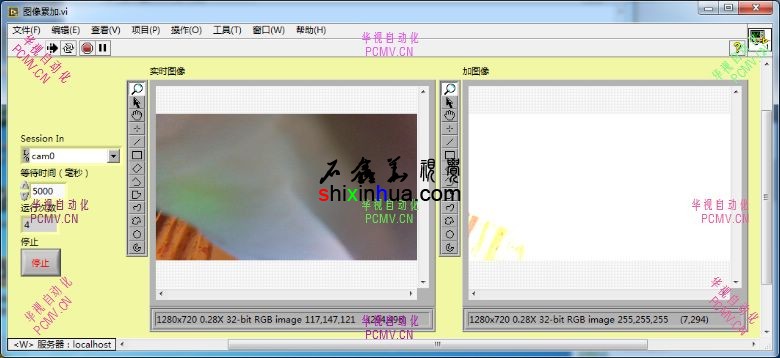

    采集第七幅图像-实时图像基本上没变化,叠加图像亮于上图
    可以看到,采集第七幅图像时,实时图像仍然保持不变,而叠加图像基本上已经饱和成全白的了。
    这种命题思路在照明条件很好、光照很足时,没太多作用。但是在一些照明条件不足时,则有一定的用处,可以利用多张图像的叠加来改善图像的质量。当然我们还可以在加了图像之后再除以2,得到平均值,这样就不会有饱和的情况发生了(前提是图像的所有灰度值都小于128,否则也会饱和丢失数据。如亮度为200,叠加一个200时变成400,但图像最多只有255,再除以2时,则变成了128。亮度就会变暗了。)
    6 F4 z2 p/ j, w
    源代码下载:LabVIEW2014SP1版3 i- _6 V9 p9 a9 P9 _; U

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

  • TA的每日心情
    难过
    2016-2-9 14:07
  • 签到天数: 8 天

    [LV.3]30FPS

    发表于 2015-3-21 08:50:56 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    慵懒
    2016-4-11 17:27
  • 签到天数: 15 天

    [LV.4]40FPS

    发表于 2015-3-21 11:16:04 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    难过
    2016-2-9 14:07
  • 签到天数: 8 天

    [LV.3]30FPS

    发表于 2015-3-24 21:56:23 | 显示全部楼层
    校长,我发现我无法将加图像到处while循环,从而无法将最后的加图像用write存到计算机里。求解决。我不可能while循环一次存一次,我只想要最后的结果。7 H! V6 f& P# q6 F+ F6 a; e! j
    谢谢
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    2015-10-19 14:19
  • 签到天数: 3 天

    [LV.2]20FPS

    发表于 2015-4-7 22:10:48 | 显示全部楼层
    请问一下楼主,两幅图像相减,报错The image is not large enough for the operation.是怎么回事啊
