图像缓存使用移位寄存器是否有效验证

石鑫华视觉

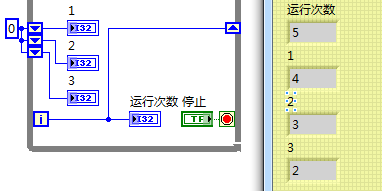

我们在LabVIEW编程时可以知道，移位寄存器是可以用于保存历史数据的，如下图所示：

移位寄存器保存历史数据

移位寄存器保存历史数据

那么这种保存历史数据的功能，在图像缓存中是否有效呢？因为我们知道图像缓存其实是一个很大的内存块地址，其是地址引用而并不是真正的数据，是否也同样有效呢？下面来看验证：

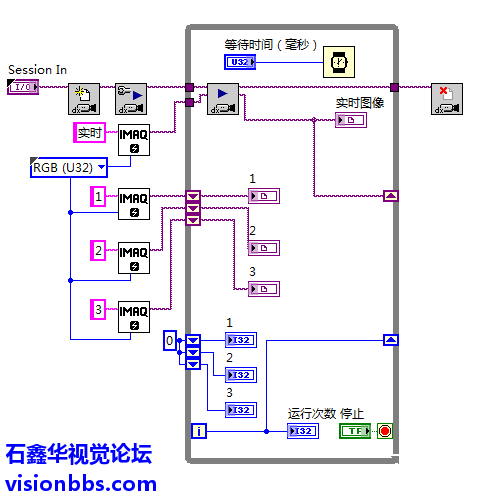

图像缓存使用移位寄存器效果验证程序框图

图像缓存使用移位寄存器效果验证程序框图

上图是使用移位寄存器的方法来验证图像缓存是否有效的程序框图，与数据的移位寄存器的使用方法完全一样，下面来看一下实际的图像：

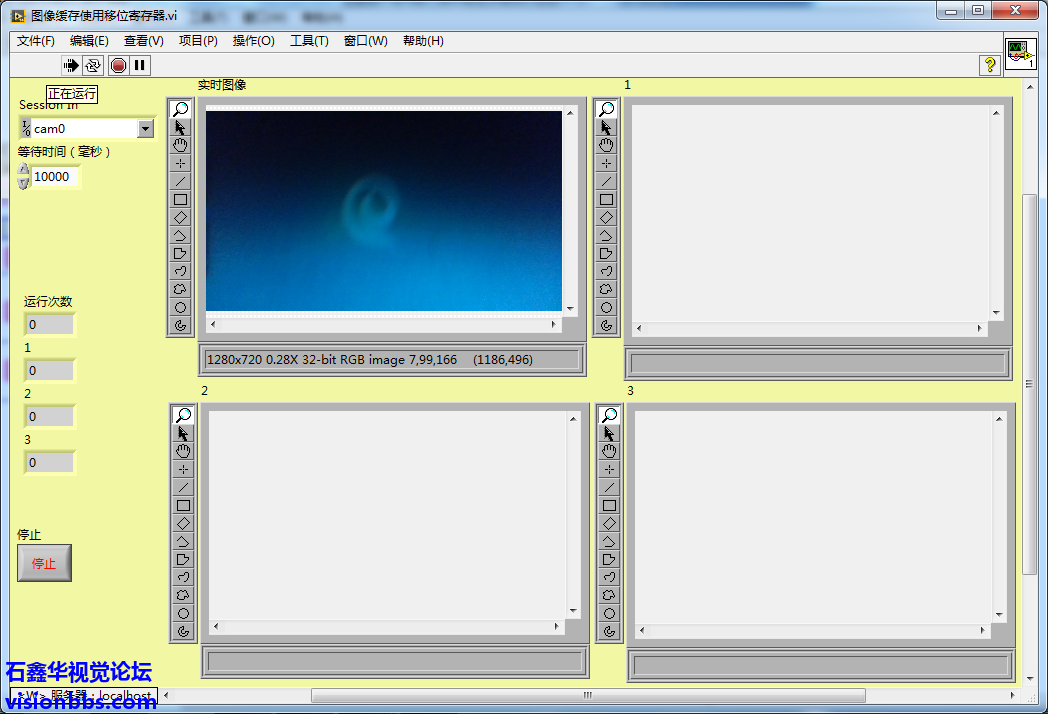

运行第0次时实时图像

运行第0次时实时图像

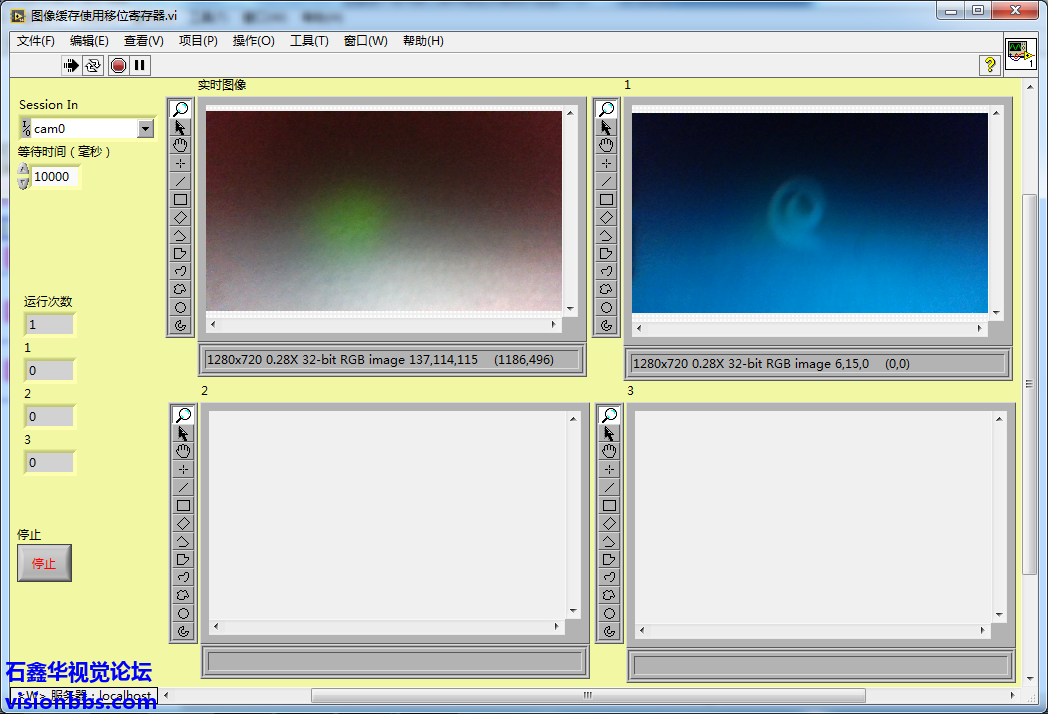

运行第1次时图像

运行第1次时图像

在这里我们看到运行第1次时，image1中显示了第0次的图像，这个是正确的，因为其使用了不同的地址。

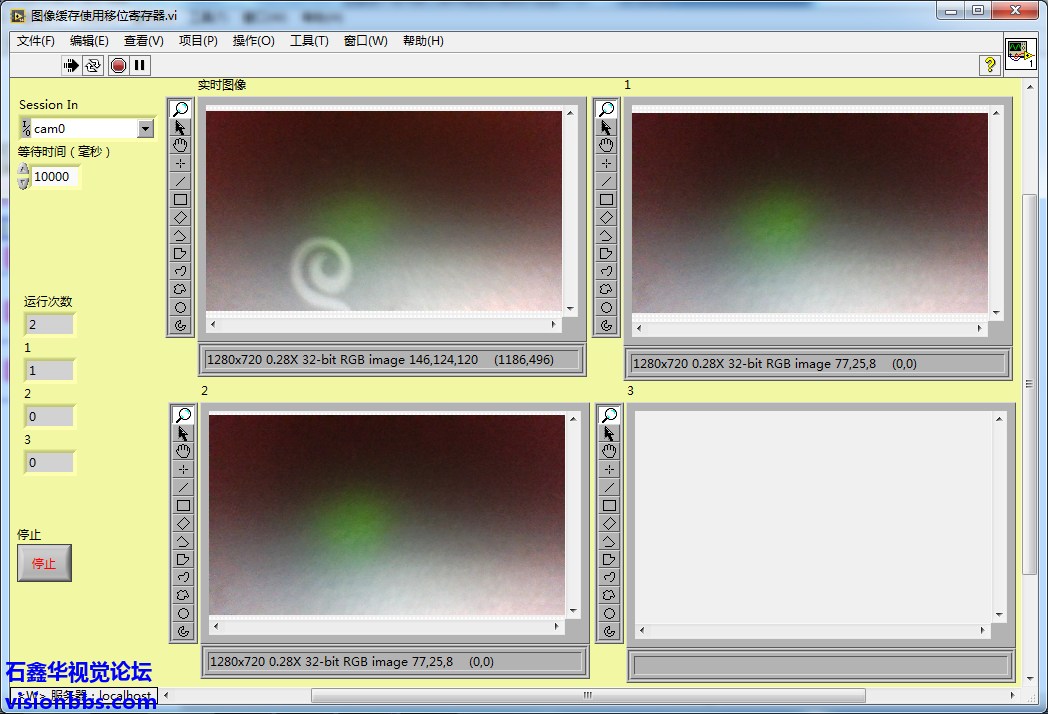

第2次运行

第2次运行

在第2次运行时，我们看到1、2中显示的图像是完全一样的，并没有再显示第0次运行时的图像。

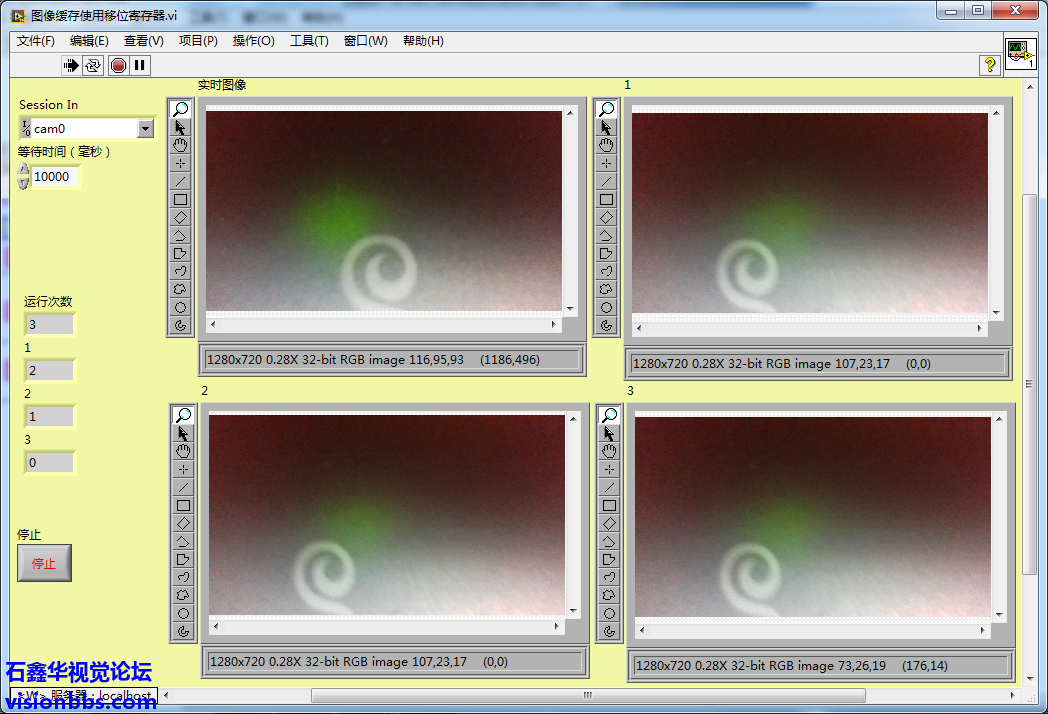

第3次运行

第3次运行

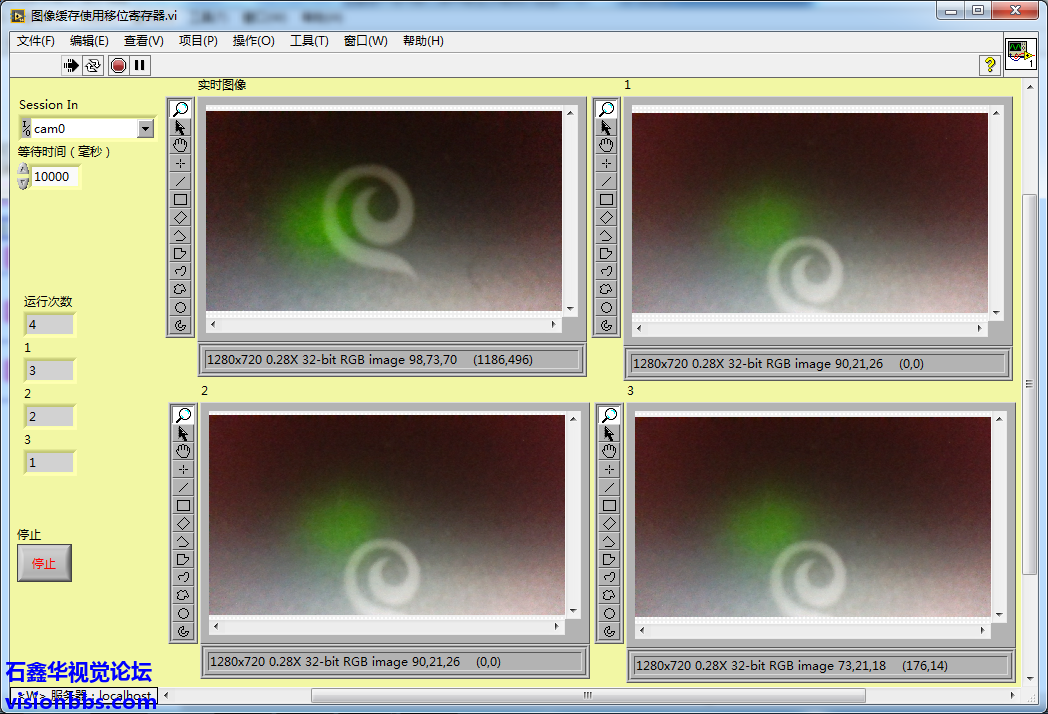

第4次运行

第4次运行

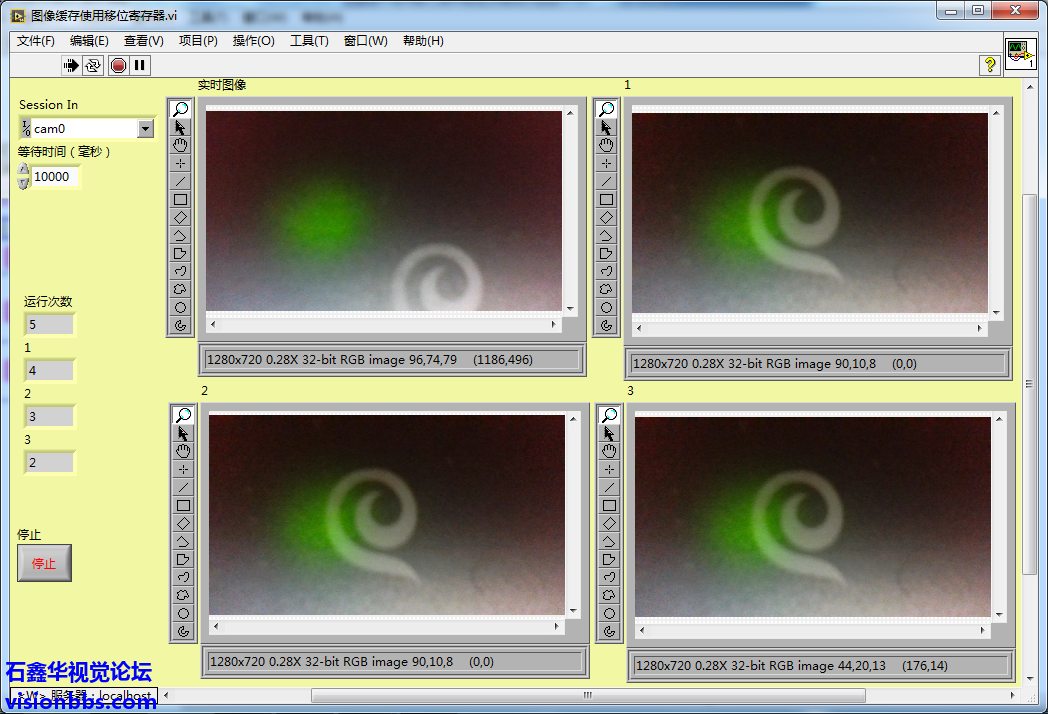

第5次运行

第5次运行

从上面的图像中可以了解到，在后面的运行中，1、2、3中显示的图像都是一样的，即其中保存的图像内容是一样的。即使我们的移位寄存器的元素初始化时使用了不同的内存名称，经过循环后也同样是一样的数据内容。

初始化使用不同的缓存名称

初始化使用不同的缓存名称

这个其实还是可以理解的，因为移位寄存器中传递的仍然只是地址值，而并不是真正的数据值，即使初始化时使用的是不同的值，但是通过循环后，其仍然是将相同的地址值赋值给了历史寄存器，从而在倒数第二、第三、第四元素中仍然是读取的同一地址中的图像。而如果要相保存历史图像数据，还得想其它办法，请看下回分解。

已经答案：
LabVIEW如何显示实时图像和历史图像_视觉开发模块NI Vision_图像处理|编程|机器视觉交流_机器视觉论坛_石鑫华视觉_商城_方案_系统_光源_控制器_工业相机_镜头_石鑫华视觉_机器视觉论坛
visionbbs.com/thread-7853-1-1.html

cxksjy

就是这种感觉。
