    LabVIEW中如何读取布尔量的边沿变化
    我们知道布尔量一般有假、真两种状态。然后给出的值也只能是假、真两种状态。但是很多时候,我们需要知道其边沿变化的属性,即到底是从假变成了真,是一个上升沿,还是从真变成了假,是一个下降沿。这种边沿的获取,可以用于一些IO的输入,从而用于相机触发拍照等功能上。
    这个功能,其实在OpenG函数库中,是有现成的:

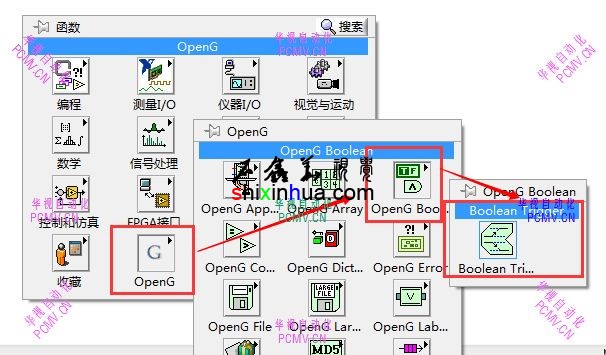

    OPENG中的BooleanTrigger函数
    这个函数的作用就是读取布尔量的边沿(上升沿或下降沿)。打开其函数,查看程序框图如下:

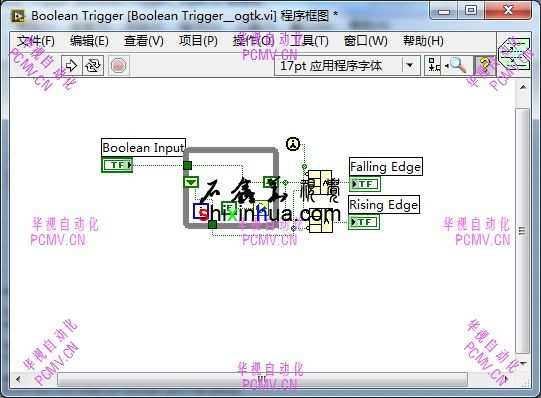

    BooleanTrigger函数程序框图
    Boolean Trigger函数的程序框图其实是比较简单的。主要就是利用了WHILE循环的移位寄存器。这里的WHILE循环是F停止的,即WHILE循环都是在调用时执行一次的。当前赋值给移位寄存器,并且读取上一次的值以及是否第一次运行的值进行复合与运算,即可得到上升沿或下降沿。
