[原创] Image显示控件属性之ROI Tool Buttons Visible

[复制链接]
  • TA的每日心情
    擦汗
    17 小时前
  • 签到天数: 3155 天

    连续签到: 25 天

    [LV.Master]2000FPS

    发表于 2015-5-26 18:03:01 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

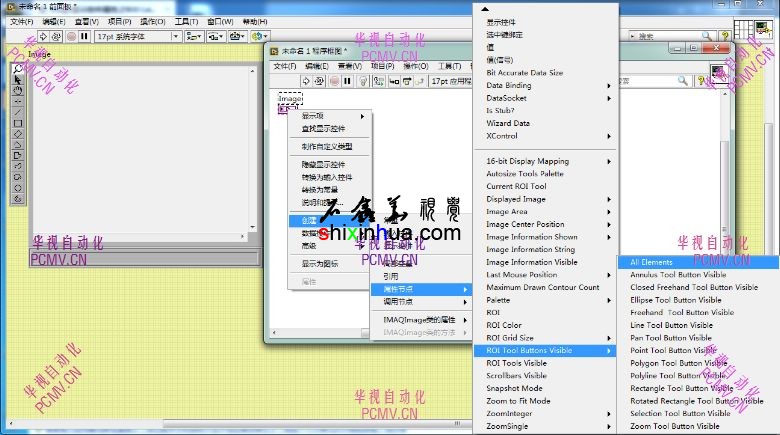

    Image显示控件属性之ROI Tool Buttons Visible

    Image显示控件属性之ROI Tool Buttons Visible

    Image显示控件属性之ROI Tool Buttons Visible
    Image显示控件属性之ROITool Buttons Visible
    Image Display图像显示控件中有许多的实用属性。ROITool Buttons Visible是一组控件的属性,用于控制ROI工具按钮是否可见。可以设置All Elements所有元素,也可以设置单独的ROI工具是否可见。这个属性的实际意义在于在一些多图像处理函数的应用中,如果不同的函数,其可能需要使用的ROI不一样时,则可以使用此控件来限制用户的ROI工具的选择。这个在VBAI、视觉助手中有大量的应用。如找直边函数,使用矩形和旋转矩形ROI工具,而找圆则使用环形ROI工具等,因此就需要根据不同的函数,显示不同的ROI工具供用户选择。虽然都是ROI工具,但是某一个函数,并不是所有的ROI工具都是适用的。这个ROI工具可见的选择,也可以通过前面板来实现。首先鼠标需要选择到ROI工具栏,然后鼠标右键,选择ROI Tool Buttons Visible……即可选择想要的控件。但是这样也只能在编程环境中设置,不能在应用程序中修改,要想在应用程序中能实时的修改,还是得使用属性。

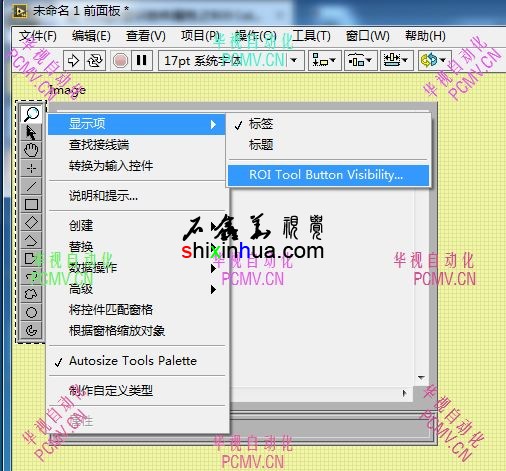

    前面板修改兴趣区域工具可见

    前面板修改兴趣区域工具可见
    前面板修改兴趣区域工具可见

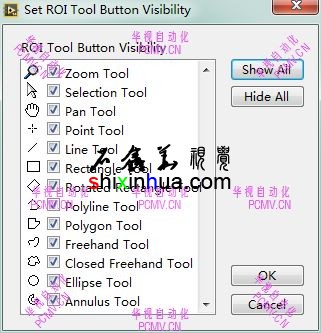

    选择需要显示的ROI工具

    选择需要显示的ROI工具
    选择需要显示的ROI工具
