Image显示控件属性之Palette调色板
Image显示控件属性之Palette调色板属性
Image显示控件属性之Palette调色板属性 Palette调色板属性是用来控制Image控制显示图像色彩方式，NI Vision中的调色板共有Grayscale灰度、Binary二值、Gradient梯度、Rainbow彩虹、 Temperature温度、User defined用户定义等6种方式。
Palette调色板可用选项
Palette调色板可用选项 其中最为常用的是Grayscale灰度模式和Binary二值模式。其它几种模式在实际应用中用的比较少。彩色图像、灰度图像的正常显示，都是需要使用Grayscale才是比较理想的。而经过二值化后的图像，则需要使用Binary显示才比较OK。

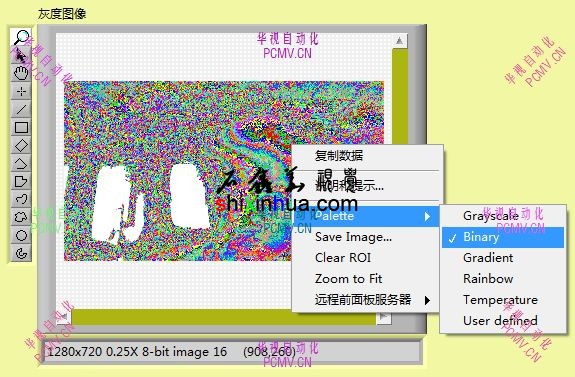

灰度图像使用二值调色板显示时效果

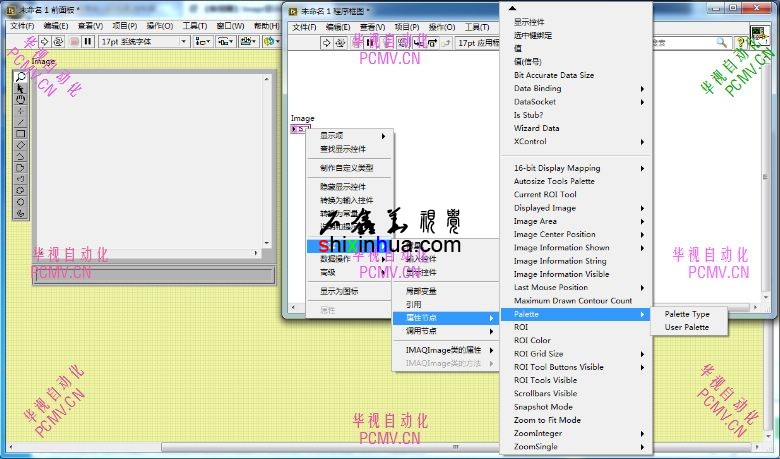

灰度图像使用二值调色板显示时效果 灰度图像是0~255的值，当其使用二值图像显示时，则会对每个值使用不同的颜色进行显示，如0红、1绿、2蓝、3蓝等，具体的可以查看NI帮助。 当然，如果是二值图像，并且替换值为1，这时如果使用Grayscale调色板，则图像看起来会是一片黑，而不是常规的红、黑两色。因为这时其会将1当成灰度中的1，这样看起来就是一片黑了，虽然目标的1和背景的0还是有区别的，但是看起来不明显罢了。 从上面的图像中可以看到，在前面板，可以直接在Image控件上点击右键，然后选择Palette再选择其中某种调色板。同时也可以看到，在运行环境中，也可以设置调色板。不过一般来讲，调色板的设置，都是使用属性来改变，特别是在一些图像处理中，即有彩色图像、又有灰度图像、还有二值图像时，则需要实时改变Image控件的调色板模式。这样才能将需要的图像清晰明了的显示出来。在使用视觉助手生成VI时，这个属性基本上是必须调用的。虽然很多时候并没有使用上。
Palette Type的具体用法

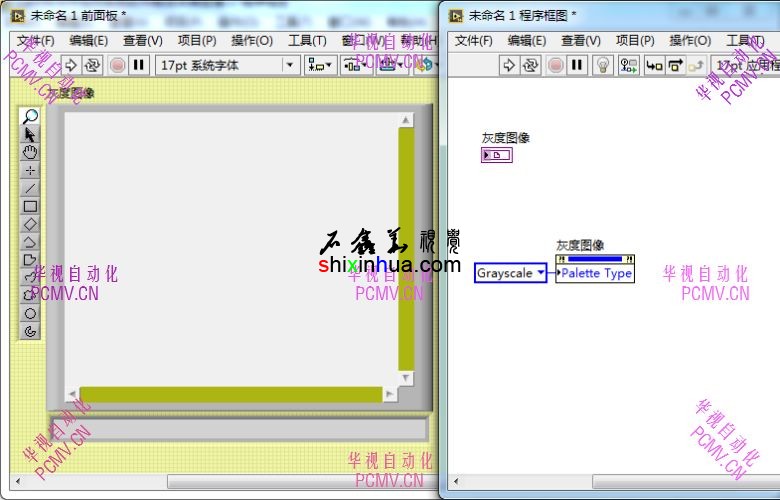

PaletteType的具体用法 调色板的具体用法就是在图像显示控件之前将其调色板属性改变，然后再显示，这样可以比较好的显示图像。如果在显示之后再更改其调色板，可能会有花屏的现象。
|
