[求助] 检测LED光斑 高斯分布曲线

[复制链接]
  • TA的每日心情

    2018-7-5 18:34
  • 签到天数: 38 天

    [LV.5]50FPS

    发表于 2015-6-8 12:03:38 | 显示全部楼层 |阅读模式
    本帖最后由 sbcheng2015 于 2015-6-8 12:03 编辑 . r3 E$ E5 T1 k  V& l
    . y! h9 e! ~) j; h3 q

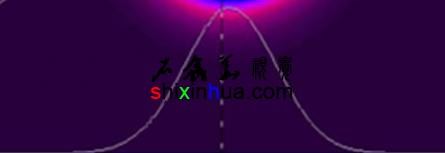

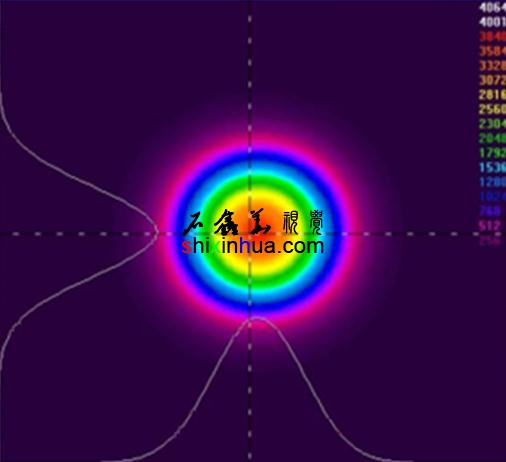

    现在使用 VBAI做练习 ,请问附件图示LED光斑 上有X 、Y两条高斯分布曲线。
    + X! S- V" X" |* f# Z请问高斯分布曲线代表的是什么呢?使用VBAI软件处理画出这样的曲线吗?

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复

    使用道具 举报

  • TA的每日心情
    难过
    昨天 10:29
  • 签到天数: 1251 天

    [LV.10]100FPS

    发表于 2015-6-8 22:37:30 | 显示全部楼层
    这个功能比较接近的就是Line Profile线剖面图函数功能。在VBAI中,必须要再进入到VBAI的视觉助手中才有线剖面图函数,并且只能查看具体图像,并不能充当一个步骤进行测量。
    2 v* q: o/ k2 @: F* z% a9 z0 L/ g4 ?* Z" {6 T# S

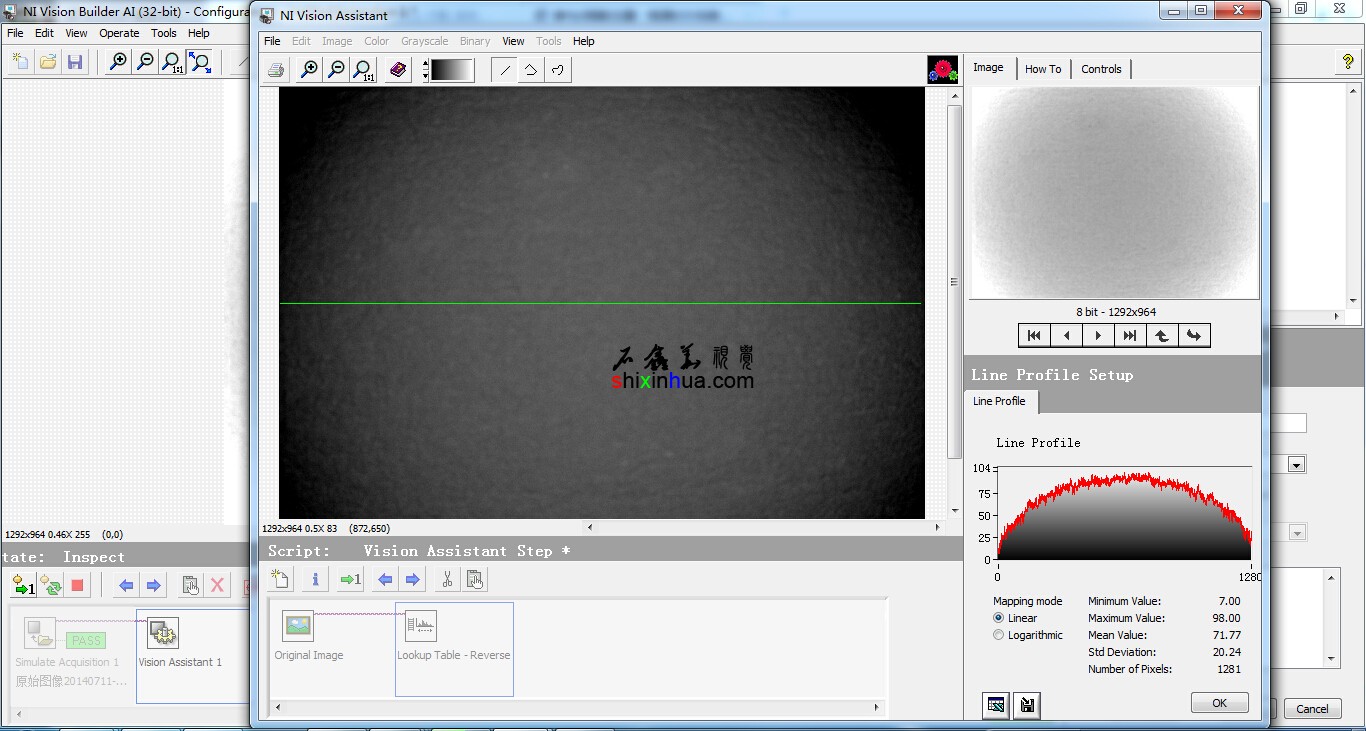

    VBAI中的线剖面图函数8 P4 @8 f( o* B- Y% _& f. _% ]8 w
    但是这个函数在视觉助手中则是有明显的函数6 J6 o- S. |8 F9 N7 M+ F8 `

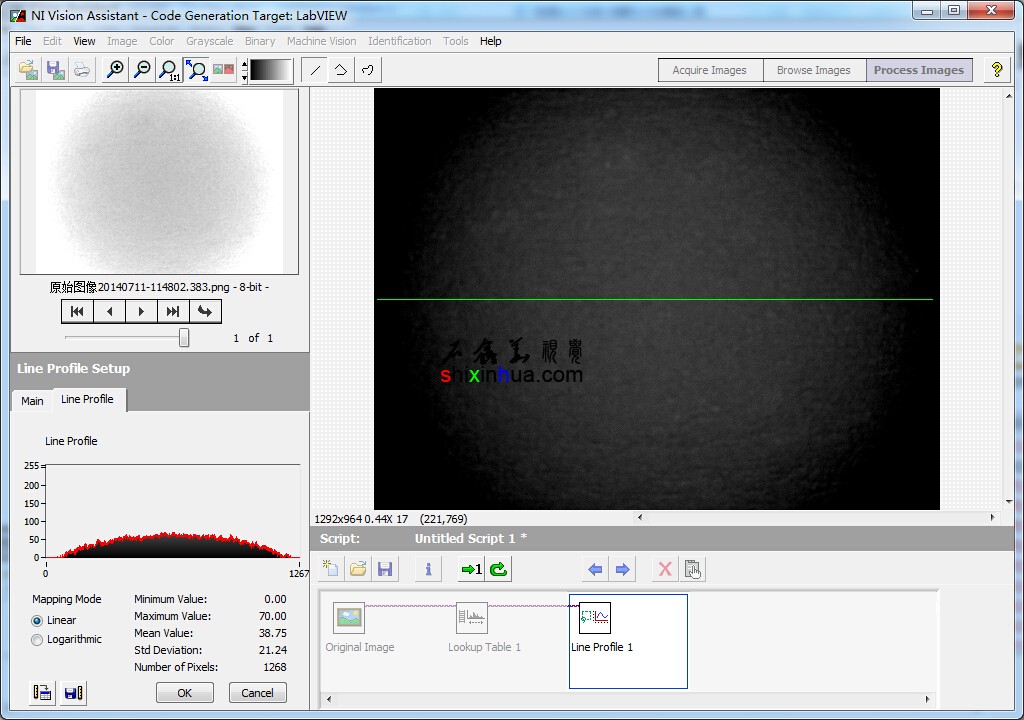

    3 q* {3 ]3 ^! `: k& n( {/ ^; G视觉助手中的线剖面图函数! `% e% R0 E1 `, ]8 j

    2 b, G( Y) X- R0 K& B1 j+ ?' e如果你的图像是中间有一个明亮的灯珠,则会有比较典型的剖面图曲线。) L6 B/ l, |0 N  U* B, ^7 O$ i+ e
    当然剖面图曲线是直接显示线上的某点的灰度值,因此如果灯珠中间有一块是亮,那么其曲线则可能中间一段都是最大值255的直线段。

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

  • TA的每日心情

    2018-7-5 18:34
  • 签到天数: 38 天

    [LV.5]50FPS

     楼主| 发表于 2015-6-9 10:01:47 | 显示全部楼层
    回复 支持 反对

    使用道具 举报
