    复消色差透镜是比一般的消色差透镜有着更好的颜色矫正能力的镜头或其他的透镜。色差是不同颜色的光线穿过透镜之后汇聚在不同焦距上的现象。在摄影学上,它导致影像整体的色调变得柔软,颜色边缘对比的反差降低,像是黑白色之间的边缘。天文学家面临着相似的问题,特别是在望远镜上,透镜的问题更甚于面镜。消色差透镜可以将两种不同颜色(通常是红色和蓝色)的光聚焦在相同的平面上;复消色差透镜的设计能将三种不同颜色(通常是红、绿、蓝三色)的光汇聚在相同的平面。残余的颜色偏差(二阶光谱)可以比等效口径和焦距的消色差透镜低一个数量级。复消色差透镜可以修正两个波长的球面像差,也比消色差透镜多了一个波长。0 e/ p0 s1 {, x8 v" i

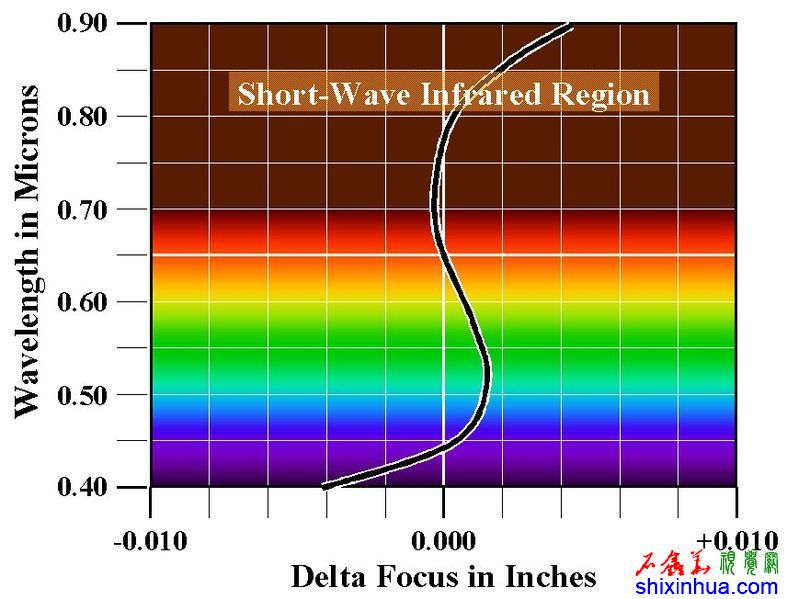

    复消色差透镜将三个波长的颜色汇聚在同一个焦平面上。(因为这个透镜是为天文学设计的,所以有一个波长不在可见光的范围内。)
      C/ f2 M9 j) J8 L0 {# \: X/ P) n: L
    6 z' t" `9 E# C6 Z# H& h- J, G. X
    & J: {6 h5 @8 {+ @% {& m  f6 _

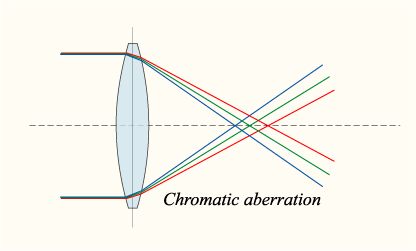

    单一透镜的色差使得不同颜色的光有着不同的焦距。
    * [2 w( x; U( W
    天文学的数位影像使用更宽广的波段观测目标,在光学上非常敏锐的CCD阵列接收的波长从紫外线经过可见光一直到红外线,因此必须要使用复消色差透镜。天文摄影使用的复消色差透镜,口径从60-150 mm,焦比从f/5 到f/7。在曝光期间进行适当的导引和聚焦,这些复消色差透镜可以在给定的口径下得到最明锐和宽广的天文摄影光学。

    % Q% D2 M3 Y" J  H
    用于形象艺术过程(拷贝)的照相机依般都使用复消色差透镜以取得最明锐的成像。传统设计的复消色差透镜一般的最大孔径被限制在f/9,近来,高速的复消色差透镜已经可以使用在一般的媒体上,包括数位和35 mm的照相机。
    7 g! U- h  I5 ~! |
    复消色差透镜的设计需要使用特殊的光学玻璃,以达到矫正三种波长色散特性的目的。经常使用的是昂贵的萤石冕牌玻璃和反常的燧石玻璃,并且在玻璃元素间的空隙填充相同透明度的液体,以平衡光学上异常的色散。温度对玻璃和液体的折射系数、色散的影响也在设计时的考量之内,必须在合理的温度范围之内,只需要稍微的调整焦点就能获得良好的光学品质。
