[解决] 求助,胶囊识别

[复制链接]

该用户从未签到

发表于 2012-11-20 09:30:09 | 显示全部楼层 |阅读模式
所要做的是胶囊检测,比如说,破损,憋头之类的2 w# e: V: ^- P' B' |
采用的USB摄像头,现在的问题是用VBAI做的,活的图像后,采用模式匹配,几何匹配,然后采用坐标定位,和粒子分析,
: [( _6 F# P4 f( K* I2 K可是不能很好的检测出,胶囊是否合格
回复

使用道具 举报

该用户从未签到

 楼主| 发表于 2012-11-20 09:31:09 | 显示全部楼层

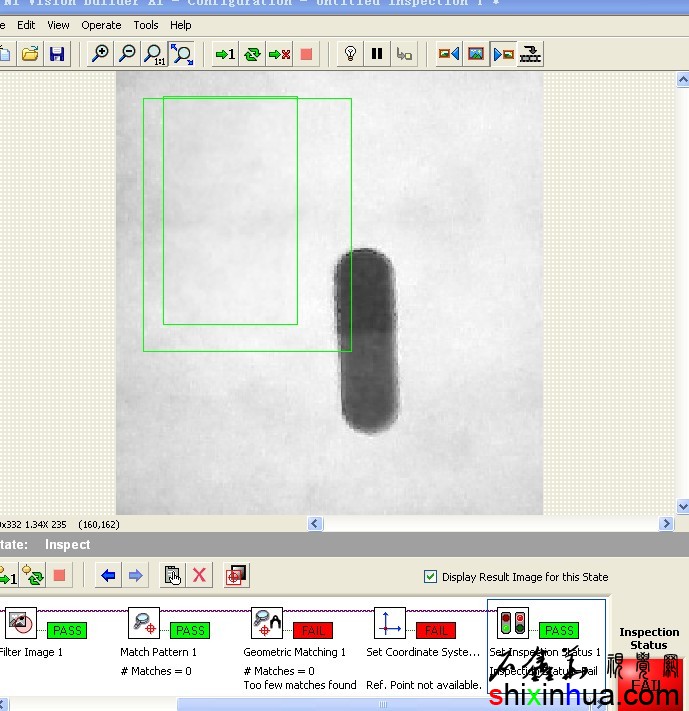

做了几个图的,但是效果很不好

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?注册会员

x
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2012-11-20 09:32:38 | 显示全部楼层
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2012-11-20 09:35:56 | 显示全部楼层

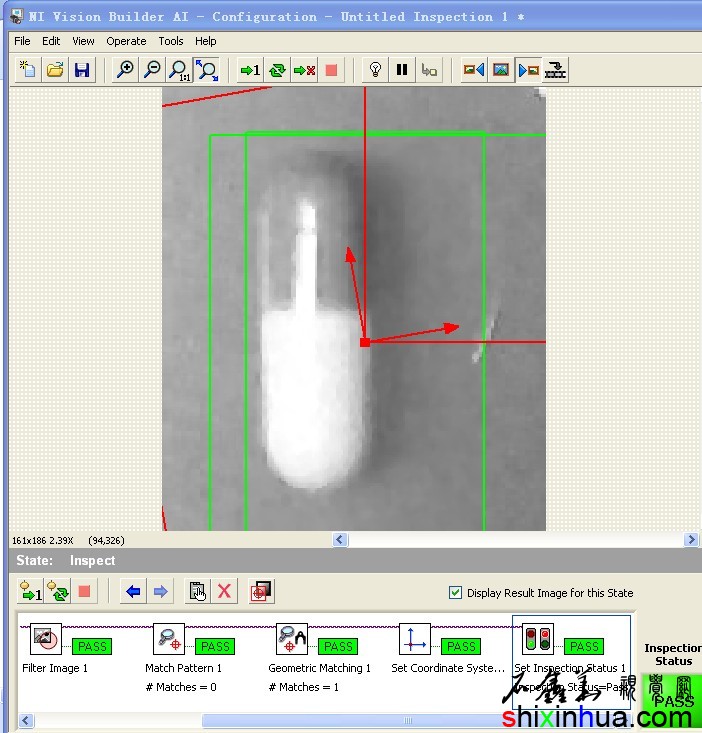

图好难传滴,有木有……

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?注册会员

x
回复 支持 反对

使用道具 举报

  • TA的每日心情
    擦汗
    4 小时前
  • 签到天数: 1647 天

    [LV.Master]120FPS

    发表于 2012-11-20 11:47:29 | 显示全部楼层
    说实话,对于西西同学这个东西,本人也无能为力。图片质量太烂了。根本无法识别。
    回复 支持 反对

    使用道具 举报

    该用户从未签到

     楼主| 发表于 2012-11-20 14:57:28 | 显示全部楼层
    石鑫华视觉 发表于 2012-11-20 11:47 ; P3 f) {; x. S0 h6 |; f# g
    说实话,对于西西同学这个东西,本人也无能为力。图片质量太烂了。根本无法识别。

    ( d4 j) W$ q# ^* A6 v; ]别啊!楼主大银!!!!
    1 A) \3 b4 u, K6 L
    + c! S0 A( p3 z& l给条活路啊!
    回复 支持 反对

    使用道具 举报

    该用户从未签到

     楼主| 发表于 2012-11-20 15:18:35 | 显示全部楼层

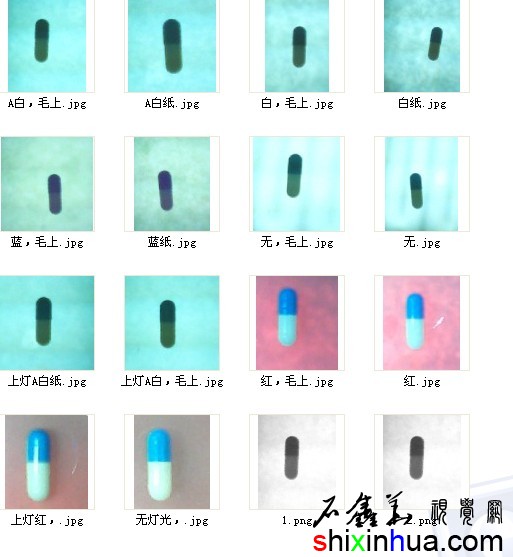

    这是在毛玻璃下面放的白纸,绿色的,以及红色的纸- W! M+ F( n9 B; C
    在纸上面放的是一块毛玻璃,纸下面用的是荧光灯!
    4 A  k3 U7 c$ @( ?9 d; T; y请各位大神指导

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

    该用户从未签到

     楼主| 发表于 2012-11-20 15:19:13 | 显示全部楼层
    这是在毛玻璃下面放的白纸,绿色的,以及红色的纸- |9 y& l/ `" s5 V
    在纸上面放的是一块毛玻璃,纸下面用的是荧光灯!
    ( O8 e; ^5 l( t* b请各位大神指导
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    郁闷
    2019-10-10 09:30
  • 签到天数: 187 天

    [LV.7]70FPS

    发表于 2012-11-20 19:44:49 | 显示全部楼层

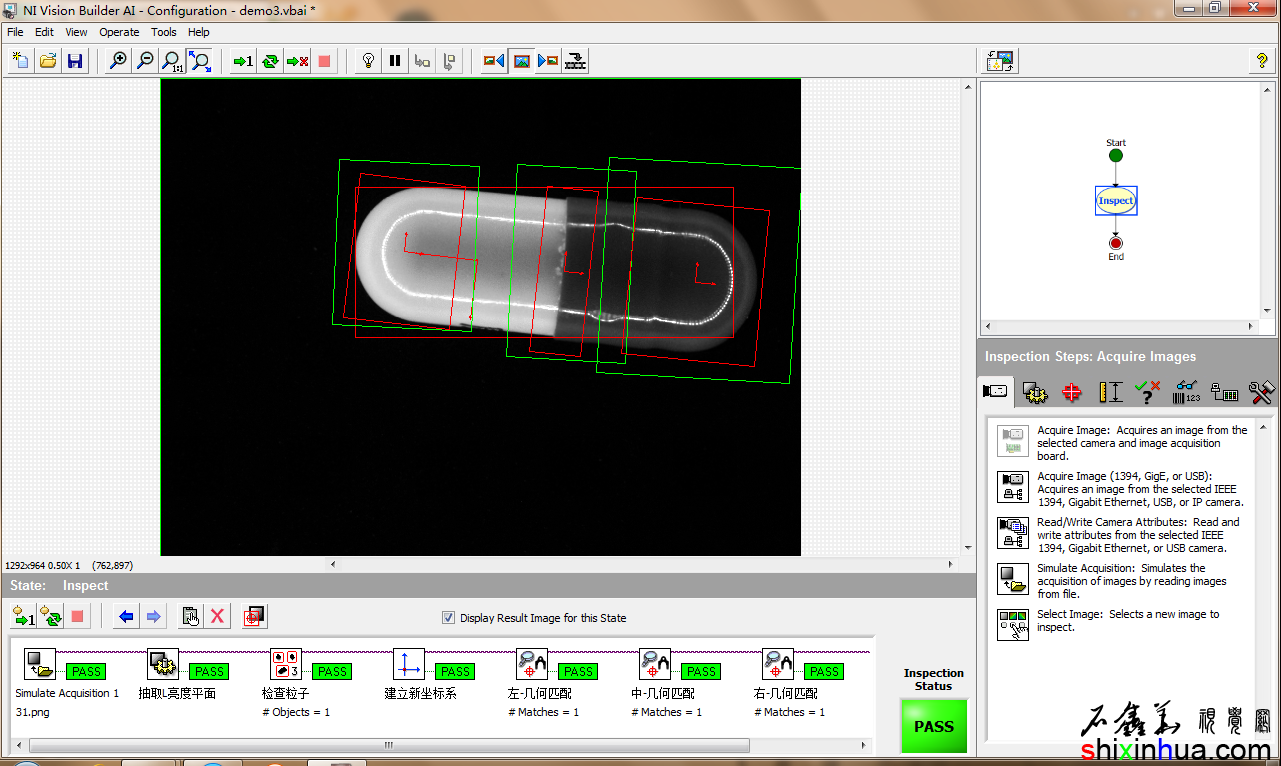

    可以考虑使用以下方法,前提是图片效果要好。首先采集图像,然后抽取平面(彩色图像时),再做粒子分析或其它检查,寻找到建立坐标系的基准,然后建立坐标系,再对胶囊左、中、右三个部分分别进行几何匹配,进行检查。可以判断出变形、破损等情况。几何匹配可以设置要求高一些,这样如果为T时,就一定是OK的,如果为F,可以建立分支去执行其它的检测,如面积、轮廓等,总之会有办法,但是图片效果一定要好。
    . [2 N; Y; y" A7 U. W3 l

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    擦汗
    4 小时前
  • 签到天数: 1647 天

    [LV.Master]120FPS

    发表于 2012-11-20 20:12:57 | 显示全部楼层
    http://dl.vmall.com/c0kyas2pfn6 V2 N" x6 w, s. f$ K; i! o/ g
    这里有一些图片,和VBAI2012版的几个处理的例子,供参考,还是需要考虑更多的可能性。图片质量是关键。
