NI视觉助手图像处理教程 3.3 Acquire Image(Smart Camera)从智能相机中采集图像

石鑫华视觉

NI视觉助手VisionAssistant教程

第三章 采集图像第三节 Acquire Image(Smart Camera)从智能相机中采集图像

从函数说明中知道，这个函数可以从选择的智能相机中采集图像。这里的智能相机，仅限于NI的智能相机。点击函数，首先进行远程目标定位Locating Remote Targets，查找远程目标。NI的智能相机通常都是GIGE接口的，因此一般都是使用网络接口进行连接的。

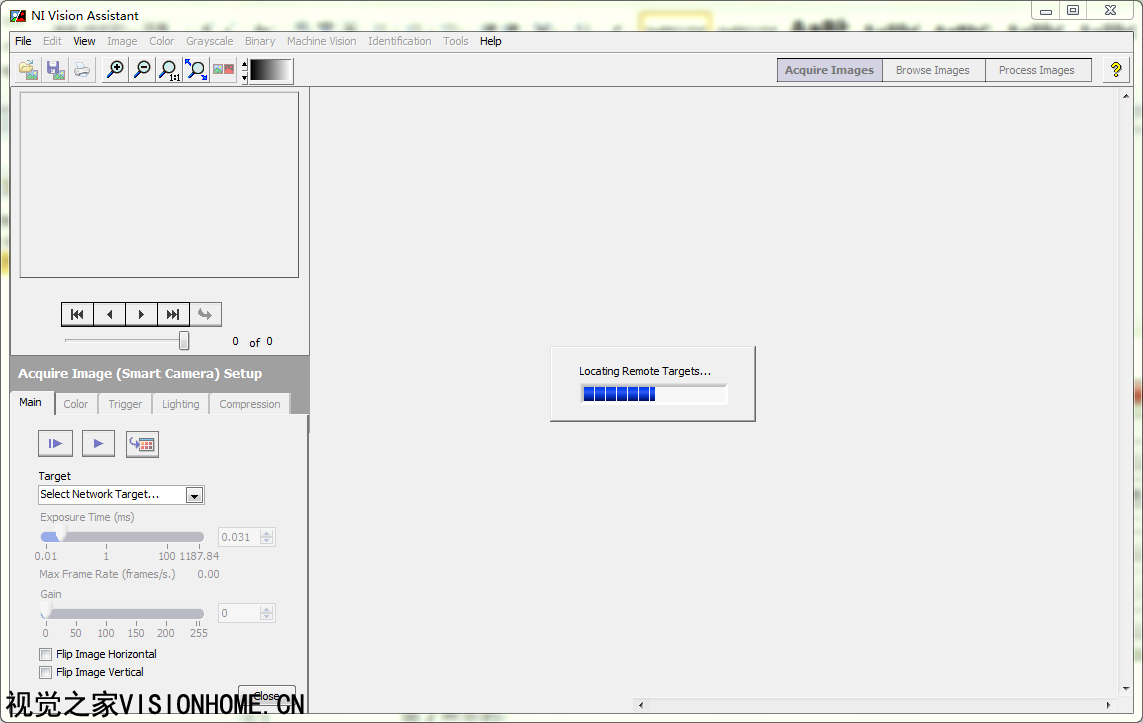

图1 从智能相机中采集图像-远程目标定位

图1 从智能相机中采集图像-远程目标定位

因为手上没有NI的智能相机，因此在远程目标定位后，弹出未找到远程系统信息No Remote System Found及选择远程目标对话框Select Remote Target。

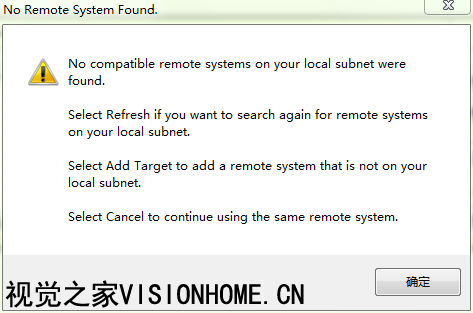

图2从智能相机中采集图像-未找到远程系统

图2从智能相机中采集图像-未找到远程系统

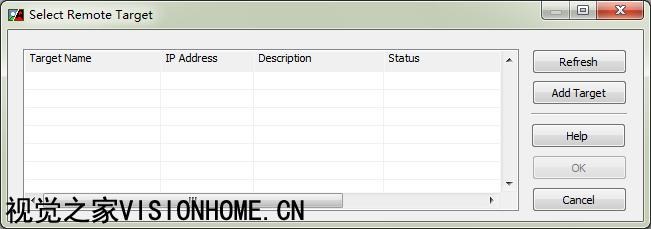

图3从智能相机中采集图像-选择远程目标对话框

图3从智能相机中采集图像-选择远程目标对话框

图2所示的对话框中可以看到其相关的信息，如果需要重新刷新，则点击图3中的Refresh刷新按钮，重新查找远程目标；如果需要添加不在本地子网内的远程系统，则点击Add Target添加目标按钮，点击Cancel取消则继续使用同样的远程系统。

点击Add Target添加目标，后出现添加目标IP地址，如下图所示：

图4 添加远程目标

图4 添加远程目标

添加远程目标的方法，可以参看石鑫华视觉网的NI Vision Builder for Automation Inspection(VBAI)教程第一章配置http://shixinhua.com/imganalyse/2012/06/12.html文章。其中就有一部分智能相机的连接内容。

点击Cancel取消后，可以看到函数配置面板如下图所示：

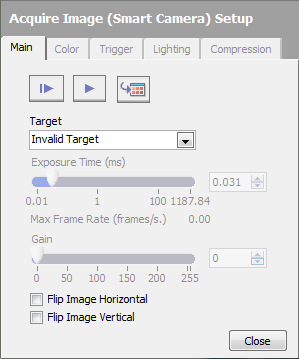

图5从智能相机中采集图像设置面板

图5从智能相机中采集图像设置面板

从设置面板中可以看到，其主要有Main主体、Color彩色、Trigger触发、Lighting照明、Compression压缩等几个选项卡。主体中的几个参数分别是Target目标、Exposure Time(ms)曝光时间、Max Frame Rate(frame/s)帧率、Gain增益、Flip ImageHorizontal水平翻转图像、Flip Image Vertical垂直翻转图像等几个参数。其它选项卡中的参数就无法查看了。不过也能估计出来是大概是什么参数，如彩色选项卡中的拜尔模式、各增量调整、白平衡等；触发栏中的触发模式、触发源、超时等；照明中的强度、通道、开关等；压缩栏中的压缩方法、编码方式、压缩比率等。
