    《机器视觉实用教程》-第五章 镜头-5.10 镜头课后习题

    5.10 镜头课后习题
    不定项选择题(2x10=20分):
    1.        镜头按照外形分为(     )
    A、球面镜头      B、非球面镜头      C、鱼眼镜头      D、针孔镜头
    2.        镜头从结构上分为(     )
    A、固定光圈定焦  B、手动光圈定焦   C、自动光圈定焦   D、手动光圈变焦
    3.        镜头按照焦距分为(     )
    A、广角镜头        B、标准镜头         C、长焦镜头        D、微距镜头
    4.        工业上常用的镜头接口是(     )
    AC接口   BCS接口      CF 接口     DE接口
    5.        镜头成像主要利用了光学的(     )原理。
    A、反射  B、折射     C、衍射      D、散射

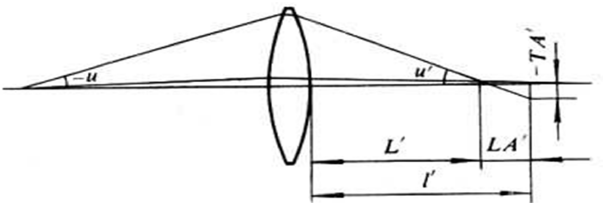

    6.        下图所示的镜头像差属于哪一种(     )

    下图所示的镜头像差属于哪一种

    下图所示的镜头像差属于哪一种
    A、球差        B、横向色差    C、初级像差      D、高级像差
    7.        从功能上分,常见的镜头类型有(     )
    ACCTV镜头        B、远心镜头    C、显微镜头        D、变焦镜头
    8.        常见的光圈F值有(     )
    A1.4       B2    C2.8         D4
    9.        镜头表面到相机感光面的距离为法兰距,C接口的法兰距是多少(     )
    A17.562mm          B12.5mm      C25.4mm        D8.8mm
    10.    为了拍摄1mm左右的物体,我们可以使用什么样的镜头(     )
    ACCTV镜头        B、远心镜头    C、显微镜头        D、变焦镜头
    填空题(1/x20=20分):
    1.        Computar、VST等常用的CCTV镜头可调整的参数有_______、 _______。
    2.        常见的相差类型有_____、_____、 _____、 _____、 _____。
    3.        焦距越大,景深越_____,畸变越_____,渐晕现象越_____。
    4.        光圈越大,亮度越_____,景深越_____,分辨率越_____,球差与彗差越_____,均匀性越_____。
    5.        常见的工业镜头品牌有_____、_____、 _____、 _____、 _____。
    判断题(2x10=20分):
    1.        镜头中含有非球面镜片的镜头比普通只含球面镜片的效果要好。(    )
    2.        镜头的尺寸通常要大于等于传感器的尺寸,这样才不会出现隧道效应。(    )
    3.        镜头成像时,中心的分辨率与边缘的分辨率一样。(    )
    4.        同款镜头,使用短波长的光源时,镜头的分辨能力会提高。(    )
    5.        同款镜头,其最佳分辨率位于光圈最大时。(    )
    6.        为了拍摄有较大落差的产品特征,应该选择景深大的镜头。(    )
    7.        CS接口的镜头只能匹配CS接口的相机,但是C接口的镜头除了可以匹配C接口的镜头外还可通过加一个5mm的CS转C接圈来匹配CS接口的摄像机。(    )
    8.        为了拍摄门、窗等大型物体,在较短的工作距离内,通常需要使用长焦镜头。(    )
    9.        镜头的分辨率越高,图像成像越清楚,更适合于工业机器视觉行业。(    )
    10.    常用的CCTV镜头因为其放大倍数都是小于1的,因此其都是成缩小倒立的实像。(    )

    问答题(40分)
    1.        举例说明镜头上常见的光学参数?5点以上。







    2.        客户提供的样品检测视野为100*75mm,工作距离为400,使用2/3’500万像素CCD。请问应该使用多少mm的镜头比较合适。








    3.        选择镜头时,需要考虑的因素有?5点以上。









    4.        如果使用1/2’相机拍摄一个直径约为25mm的圆,需要使用光学放大倍数为多少镜头?如果为了能在屏幕上观看,需要放大10倍。则需要多大的屏幕(mm表示长宽即可,使用标准4:3的屏幕)?
