[原创] IMAQ Particle Filter 3粒子滤波器函数的条件选择使用或方式来处理各种条件

[复制链接]
  • TA的每日心情
    擦汗
    5 小时前
  • 签到天数: 2336 天

    连续签到: 8 天

    [LV.Master]2000FPS

    发表于 2021-4-20 11:54:03 | 显示全部楼层 |阅读模式

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
    IMAQ Particle Filter 3粒子滤波器函数的选择条件使用或方式来处理各种条件
    NI VISION中有IMAQ Particle Filter 3粒子滤波器函数,这个函数在视觉助手、VBAI中也都是包含有的。而且很多时候,都会使用该函数,用于过滤一些不需要的干扰粒子。但是如果认真研究,就可以发现,这个函数选择的过滤条件(如面积、长度、宽度等),是使用或方式来处理的,即只要满足选择的条件中任意一个,就被认为是在范围内的粒子。如果不注意这个限制,认为其应该是与方式(即要满足所有选择条件的粒子才是目标粒子),那么就会产生设置的条件不起作用的认知:

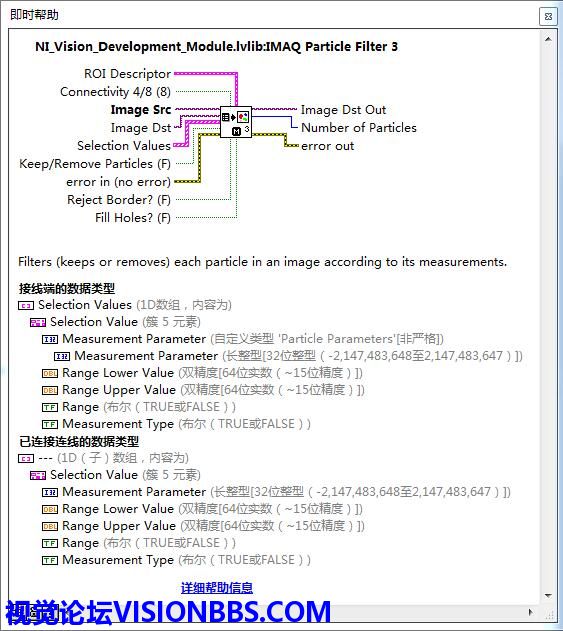

    IMAQ Particle Filter 3粒子滤波器函数

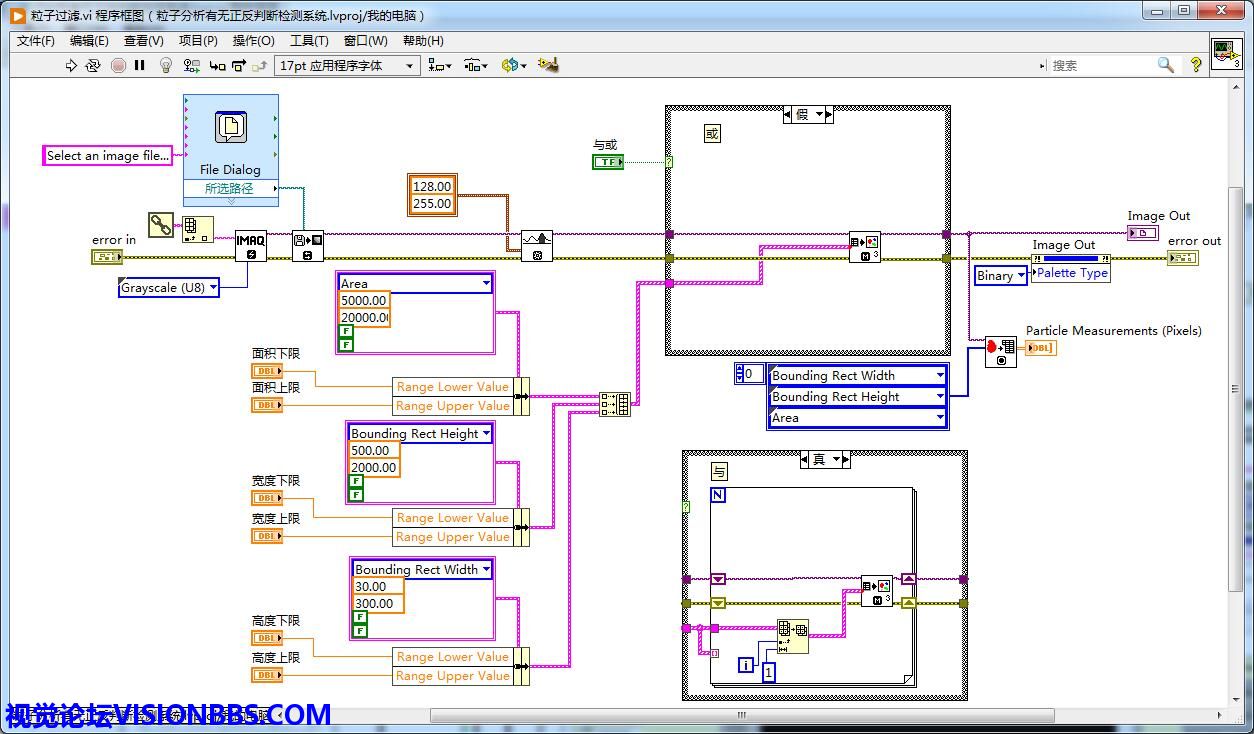

    验证程序框图(选择了面积、宽度、高度三个条件)

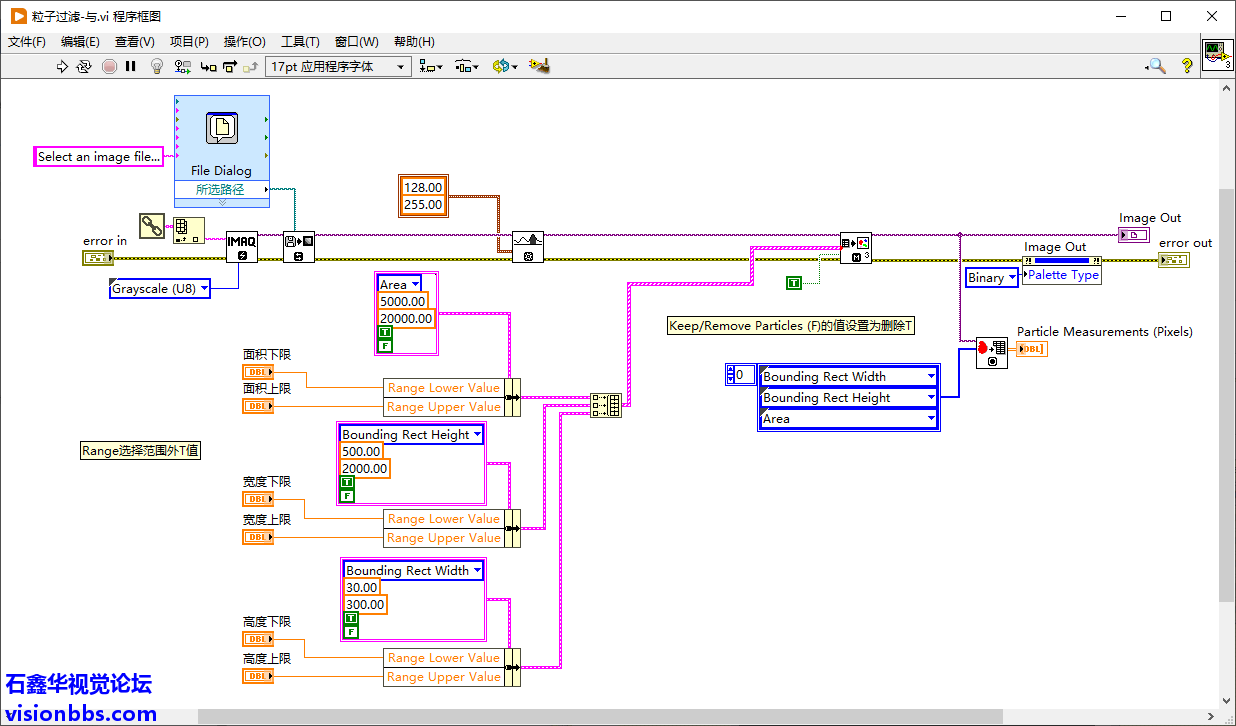

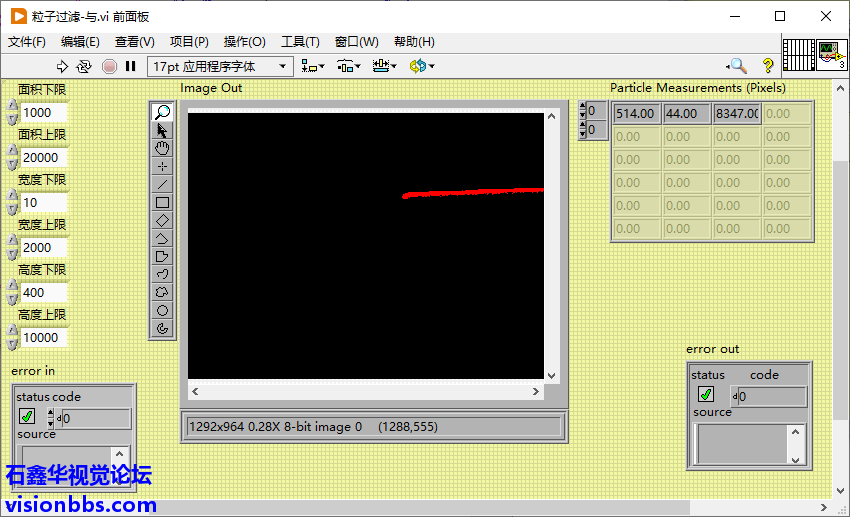

    与方式(使用For循环来处理,或是在少数几个确定条件时,可以使用多个粒子滤波器函数)

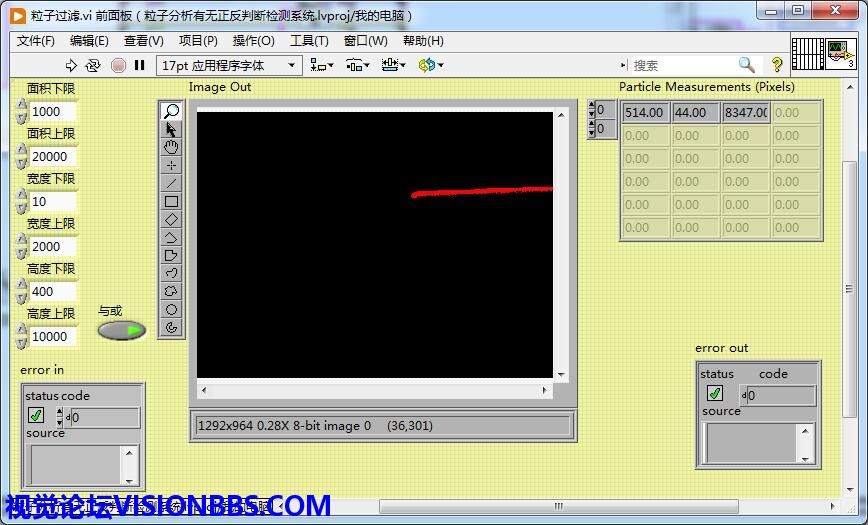

    或

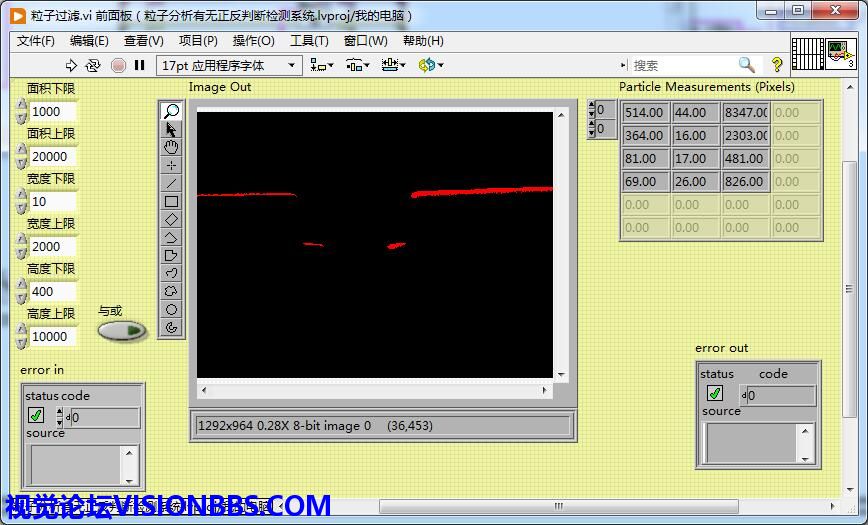

    或方式
    从上面的效果来看,使用与方式时,需要同时满足选择的面积、宽度、高度三个条件的粒子才是目标粒子,而如果是或方式(默认的数组方式),则只要满足面积、宽度、高度三个中的任意一个条件,就是目标粒子。所以,从结果来看,或方式有4个粒子,而与方式,则有一个粒子。而其选择的条件是一样的。
    示例与图像LabVIEW2020SP1+VDM2021SP1
    IMAQ Particel Filter 3粒子滤波器函数条件使用或方式.rar (694.53 KB, 下载次数: 0, 售价: 1 快钱)
