LED指示灯亮度和均匀性测量
编程平台：LabVIEW+NI VISION。
软件版本：LabVIEW2020 及以后版本。注意，在LabVIEW2019 中有高于ms 级别的定时、计时函数，以及一些其它的如图像信号同步（虽然只是一个强制串行功能），以及一些数组的新函数加入，以及视觉功能的增加、优化。机器视觉方案100 例从第13 个例子开始，使用LabVIEW2019+NI VISION2019 的版本。从18 个例子开始使用LabVIEW2020+NI VISION2020 的版本。如果您的开发环境版本没有大于等于本软件的版本要求，将无法打开该系统源代码。请前往NI 官方网站下载或我方的机器视觉论坛visionbbs.com下载（我方可下载离线安装包，不需要在线安装，特别是不能上网的用户，请先下载好离线安装包，再自行安装）。
代码方式：不加密的源代码，可复制修改。
建议购买对象：需要有LabVIEW基本编程基础，不懂LabVIEW图像处理的初学者、LabVIEW无图像处理方面经验的工程师、没有时间开发的该类紧急项目。
售后服务与技术支持：不提供售后技术支持（如果购买有硬件，硬件设置可提供支持采集到图像），不提供现场或远程调试服务（源代码本身BUG修复除外）。接受源代码功能定制服务，价格另议。源代码产品为虚拟产品，直接发邮件或下载链接，不提供退换货服务。硬件类产品质保1年，不提供退换货服务与借样测试服务。
软件功能：针对整个图像视野或兴趣区域ROI，先使用颜色二值化功能，得到需要测量的区域的粒子目标。然后以此粒子为Mask进行颜色直方图测量。利用颜色直方图函数输出的平均值测量LED的亮度（或颜色值），以颜色直方图输出的标准偏差值测量LED的均匀性（颜色的均匀性）。因为彩色图像是由RGB等颜色模型来表示的，通常都是3通道的灰度平面来组成，因此实际是判断了三个平面的灰度值和标准差。
软件价格：600元。
硬件价格：大恒图像500万像素卷帘CMOS千兆网工业相机MER-500-14GC，500万像素工业镜头SHI-C25FFW（同系列不同焦距可更换），合计2000元。软件+硬件9折共2340元。可根据实际项目更换相机镜头，价格另议。如果更换非大恒水星系列的工业相机，涉及到驱动修改的，则需要自己修改（通常是需要修改属性设置部分及IO部分）。
运费：纯软件源代码，发电子邮件，不需要快递。包含硬件，则需要收取快递费用。订单满2000元，包邮费。

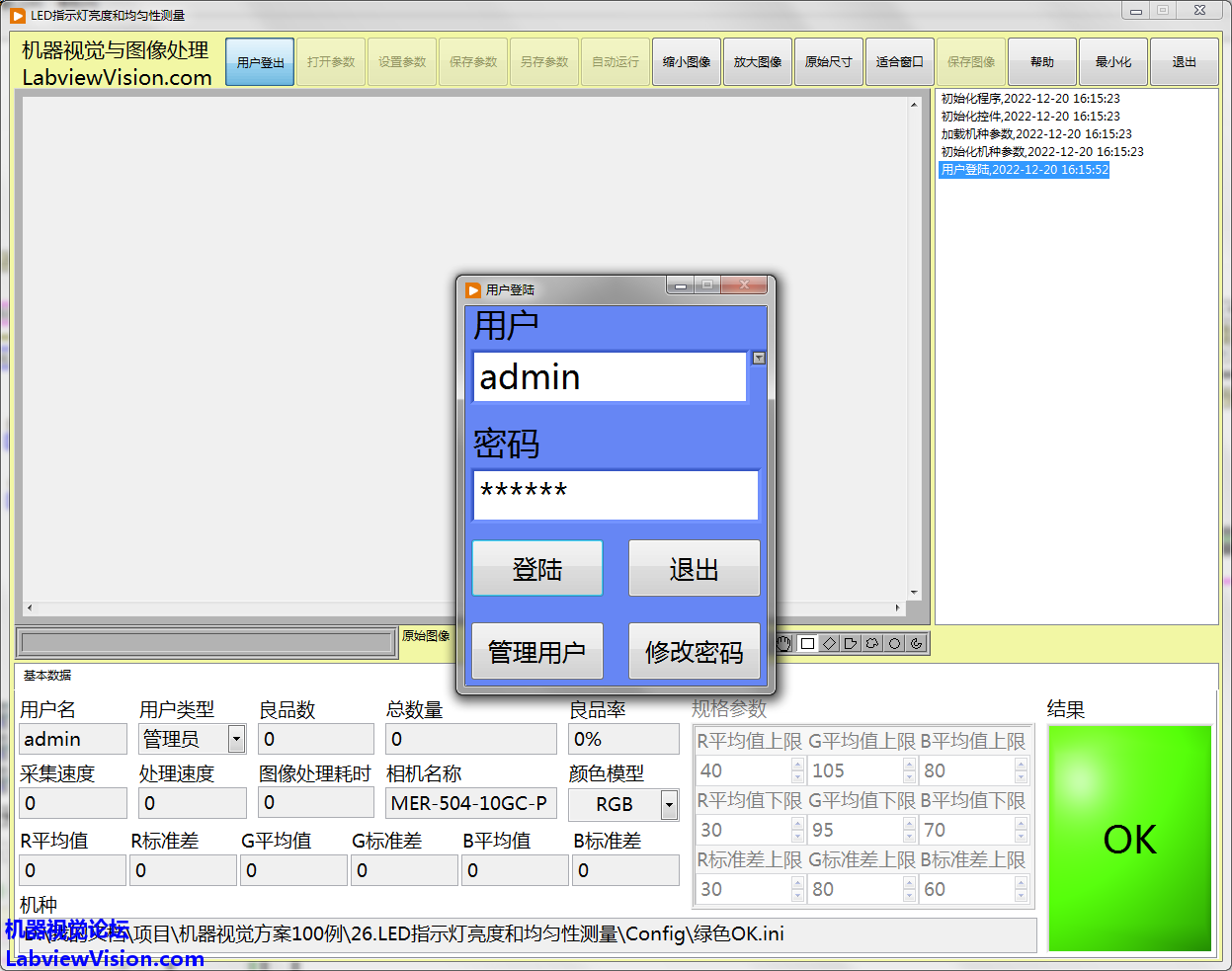

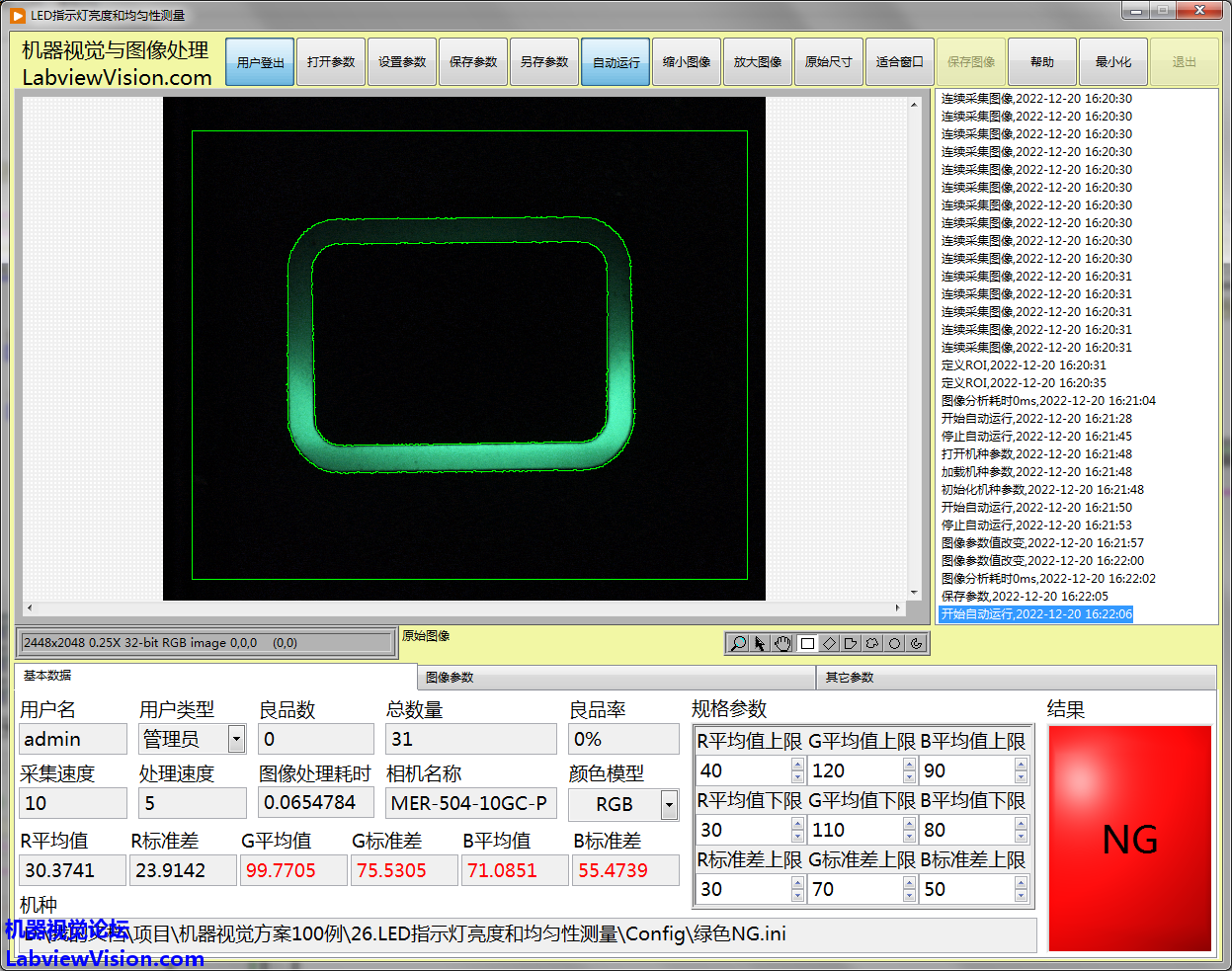

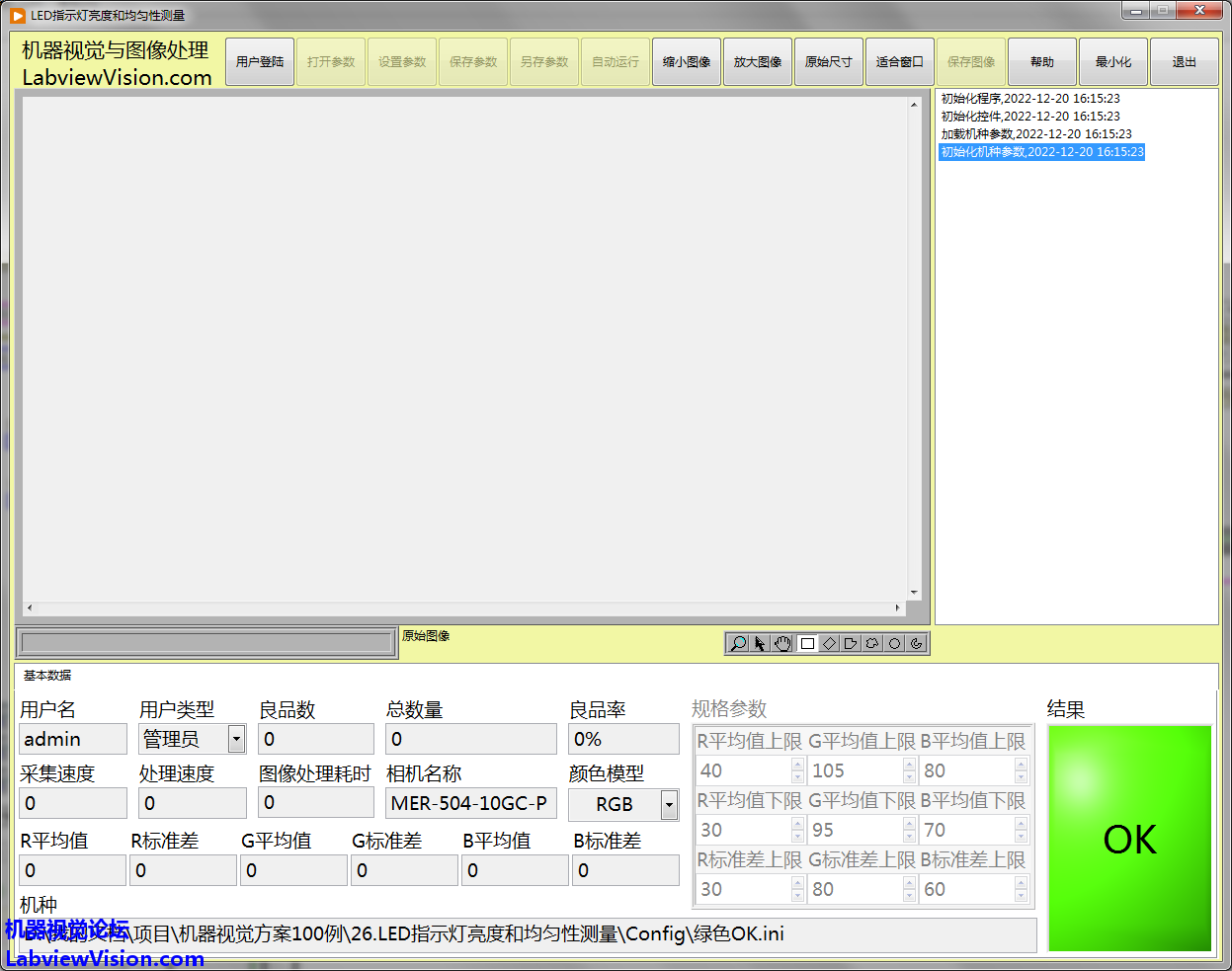

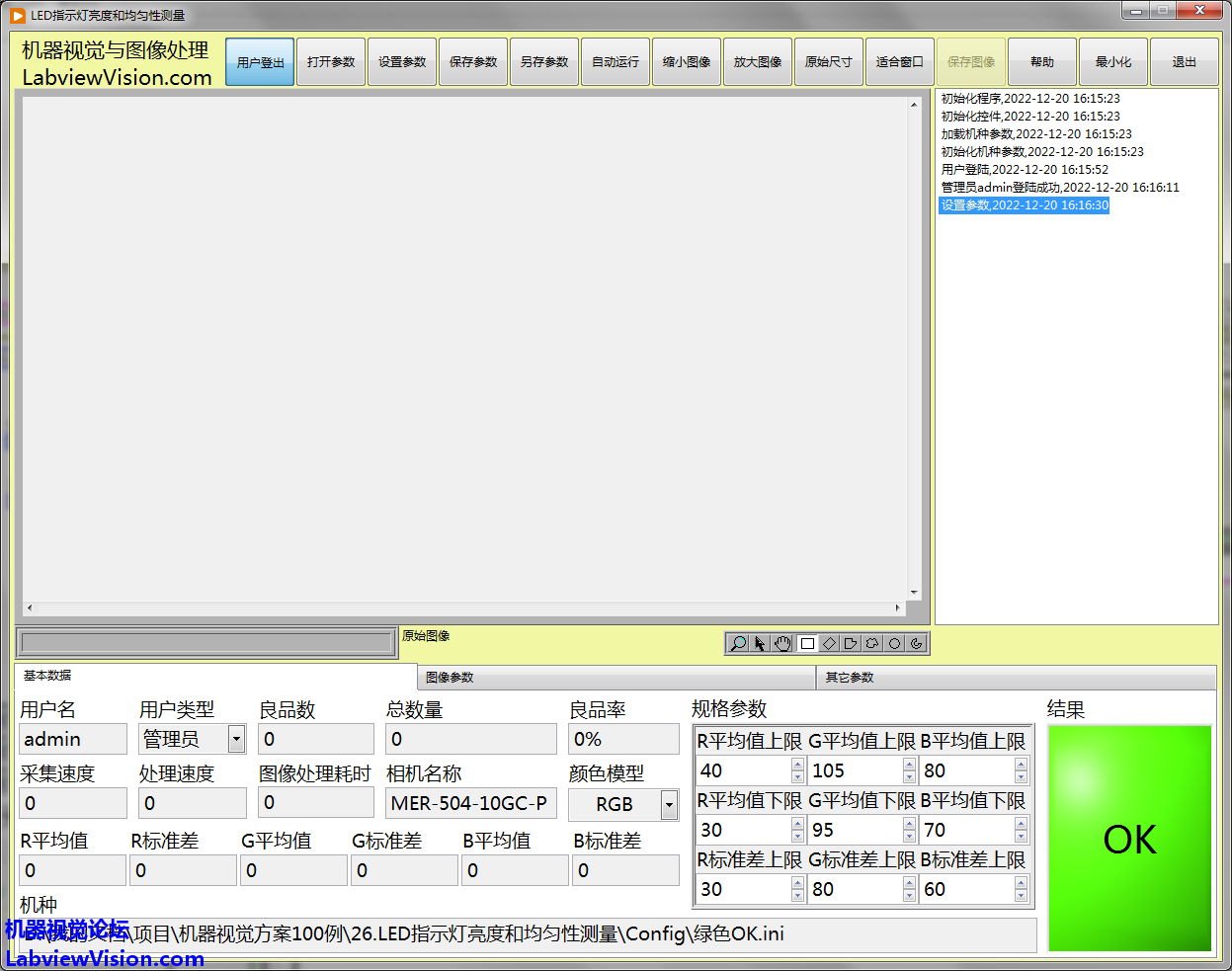

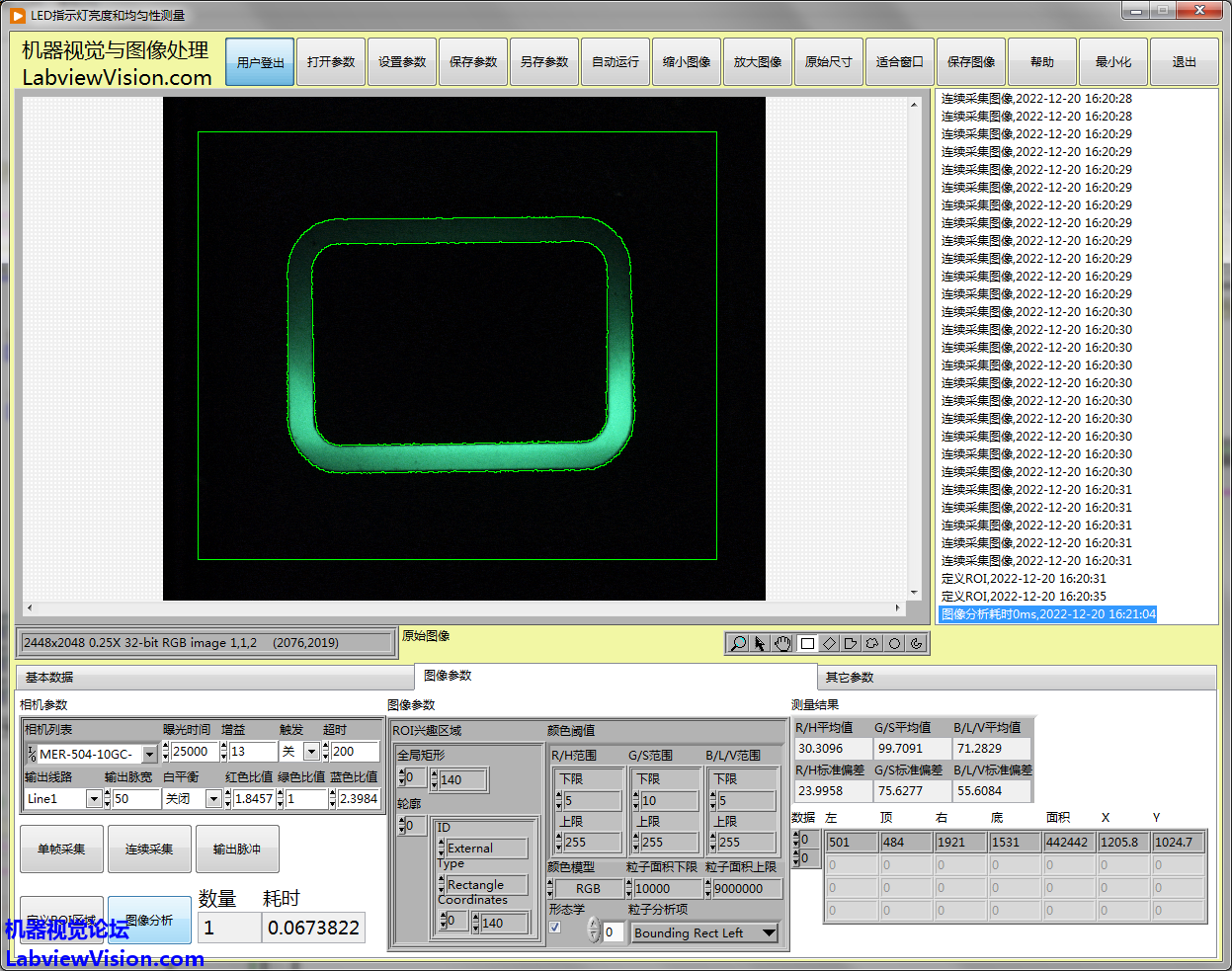

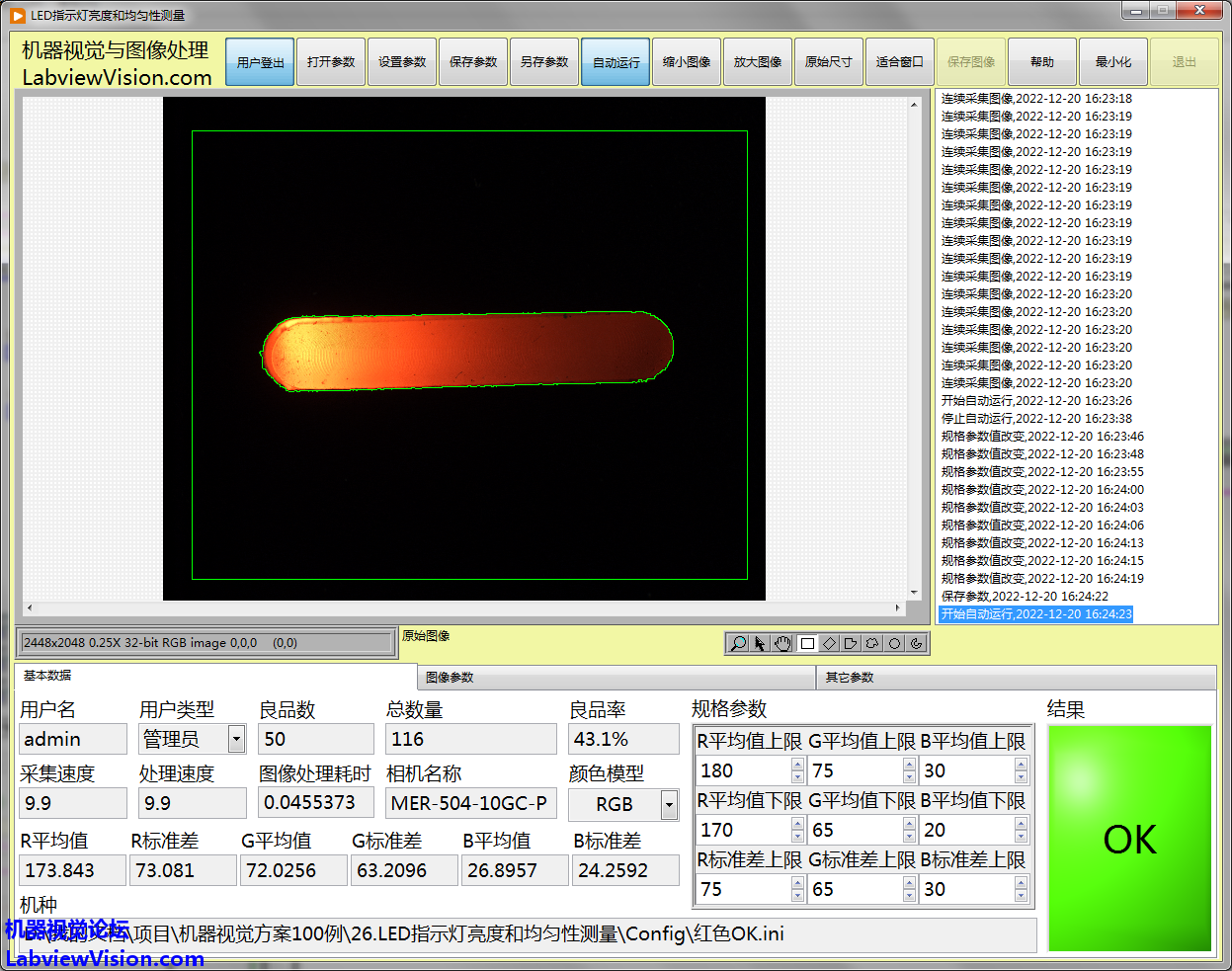

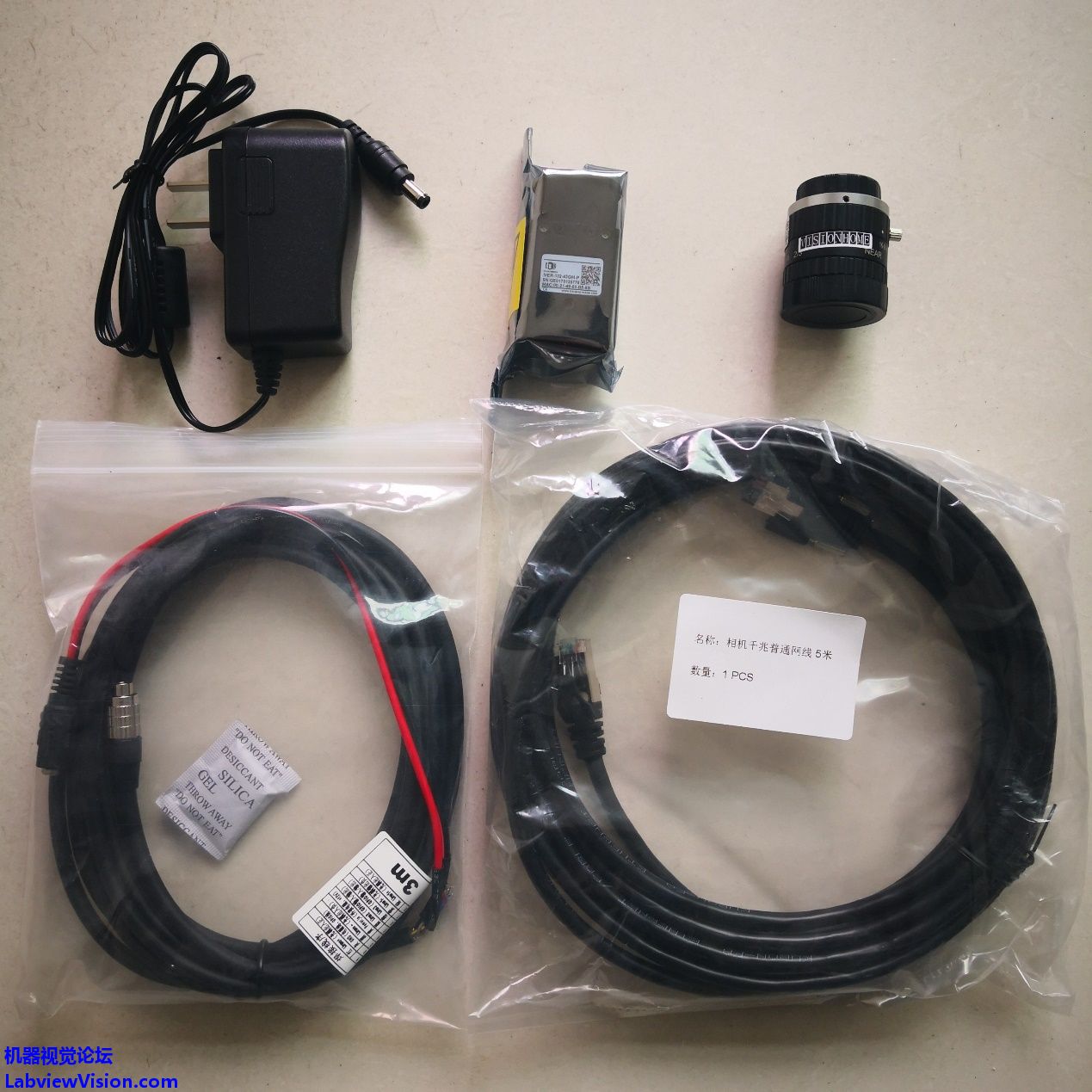

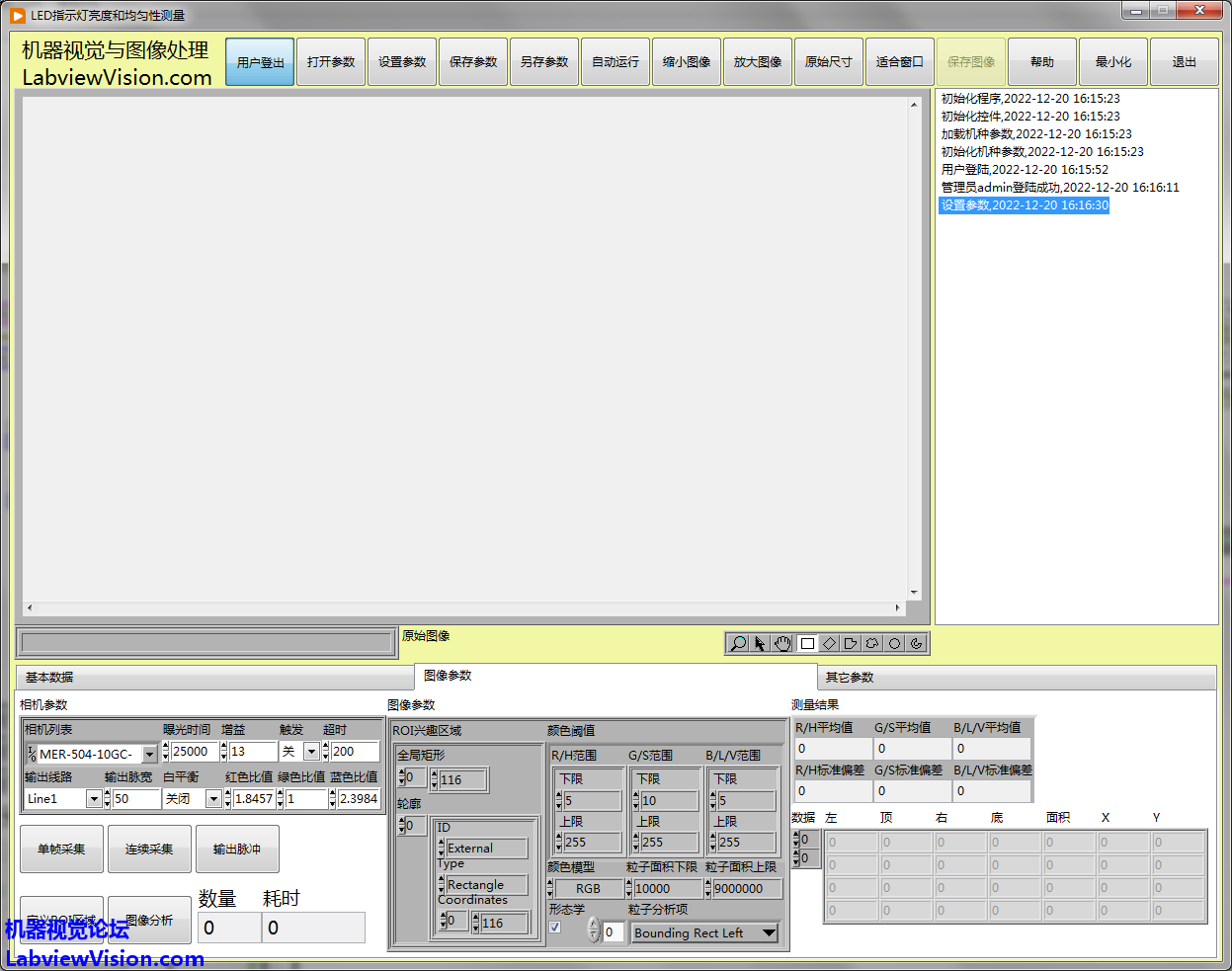

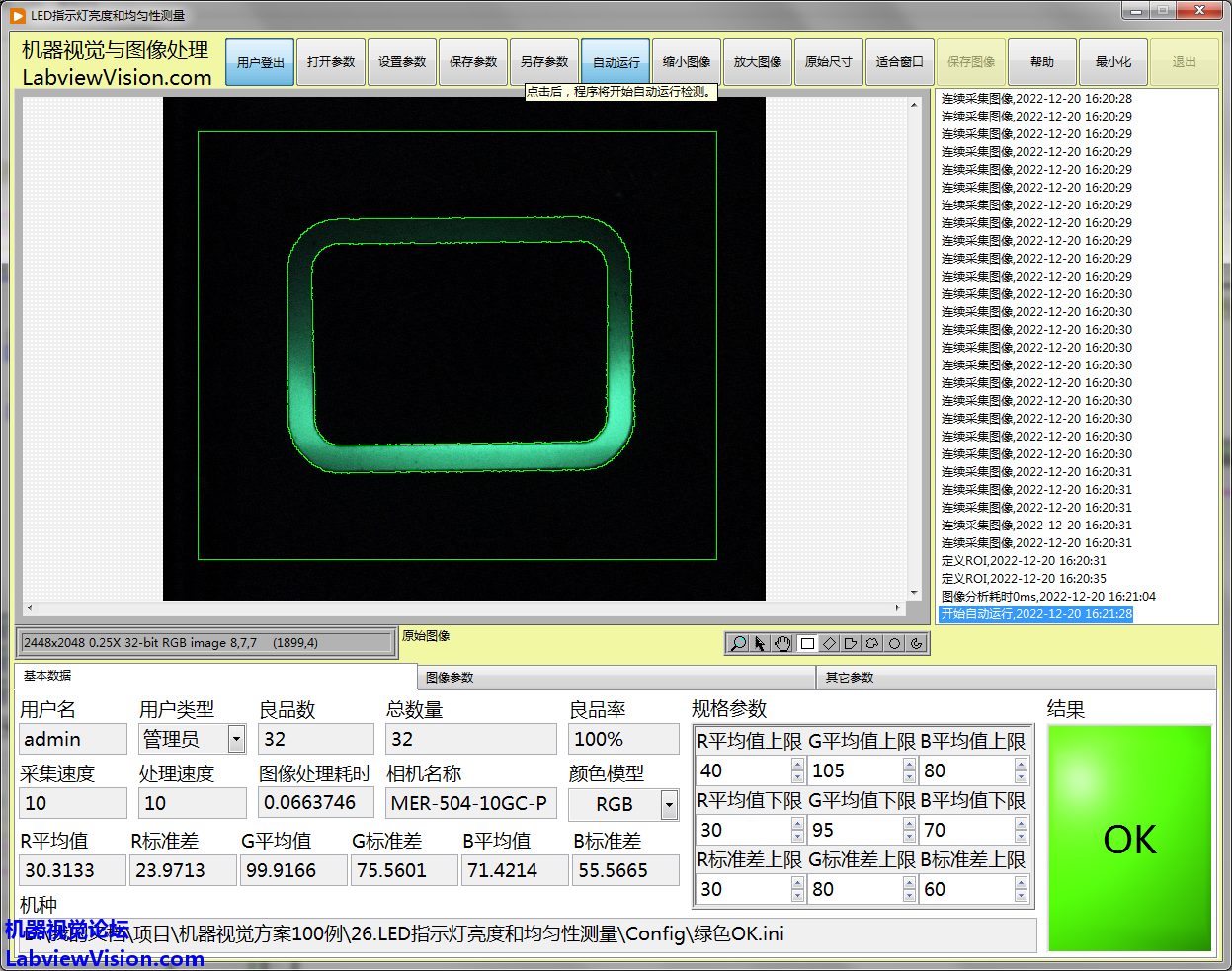

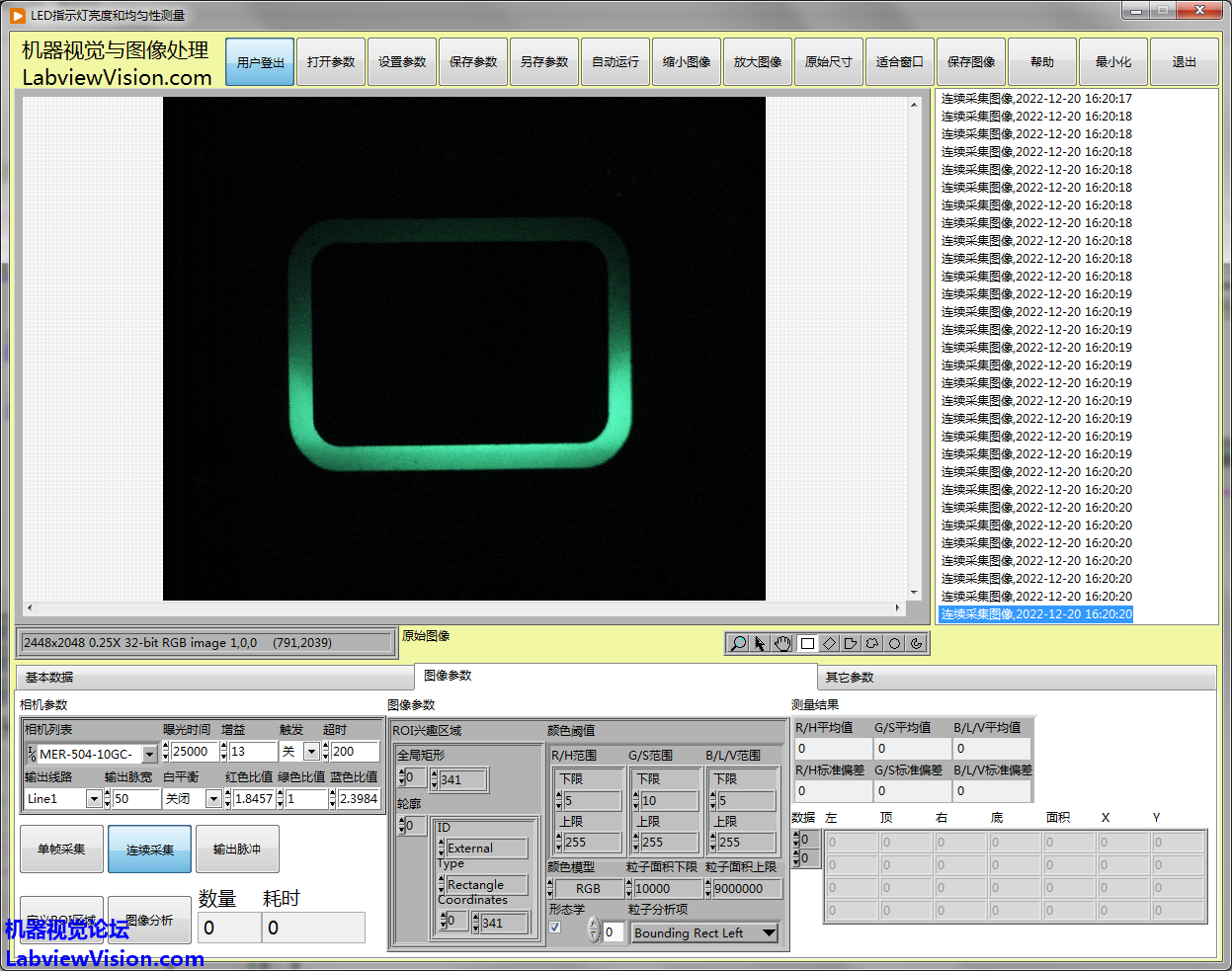

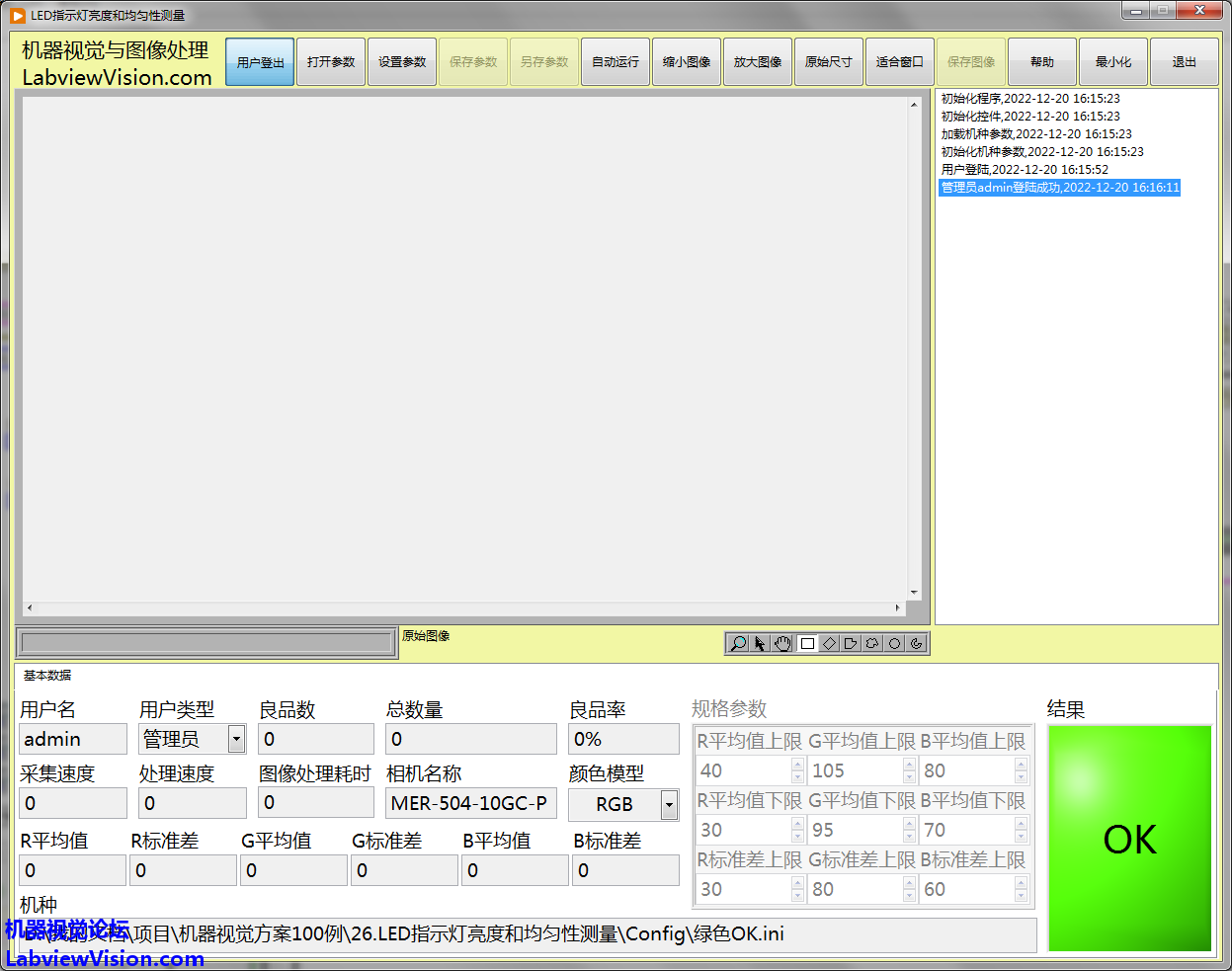

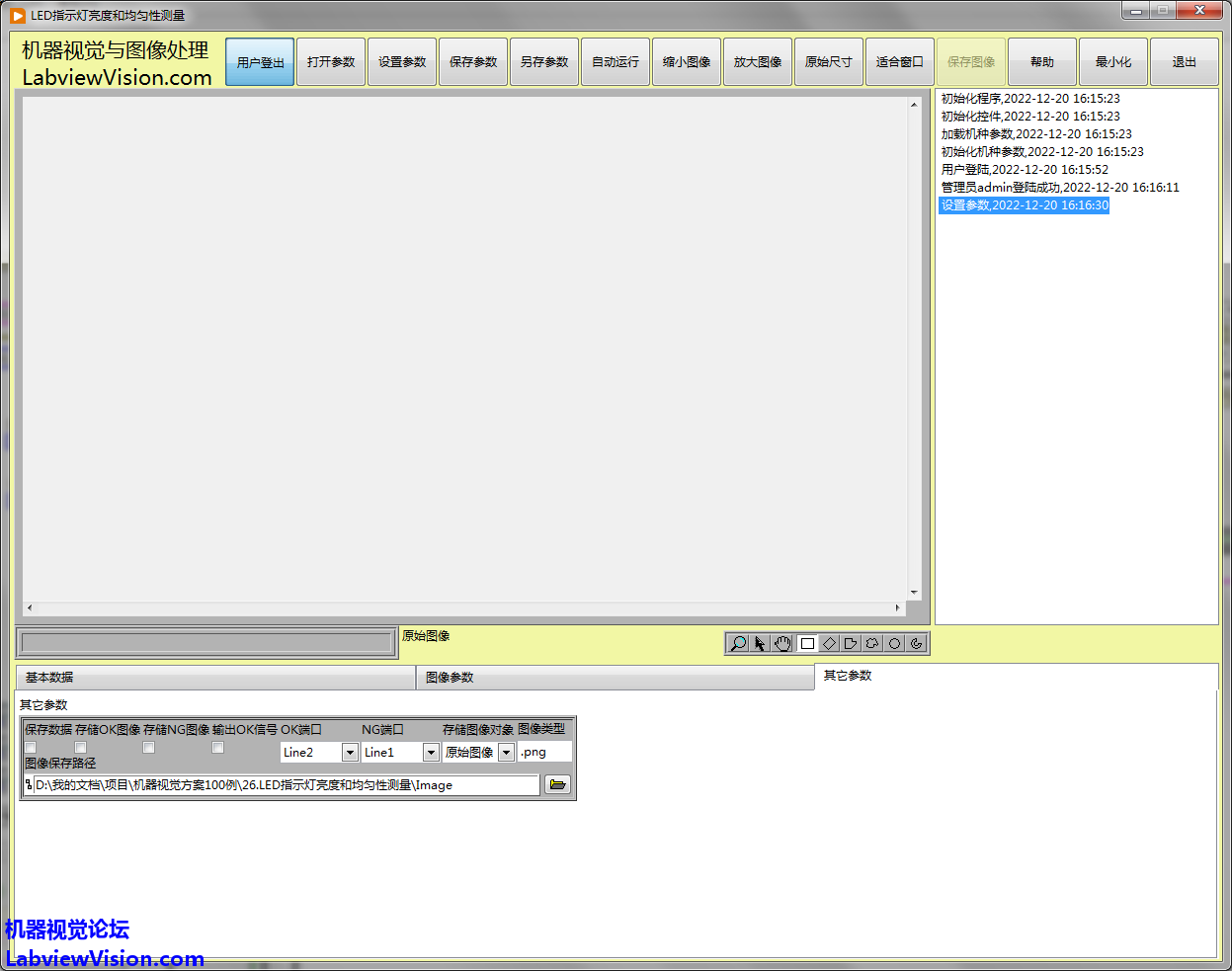

基本功能： 1、 用户登陆登出与权限管理（管理员与普通用户，管理员可以设置参数，普通用户只有自动运行权限，不能设置参数）。 2、 管理员可调试修改保存参数，普通用户不可修改参数，只能选择参数文件和自动运行。 3、 参数配置管理（机种管理），ini、xml双格式支持。 4、 规格范围用户自行设置（本方案需要设置彩色图像的三个通道的值的上、下限，以及每个通道的标准差的上限，标准差的最小值是0，表示完全没有偏差的最好状态，所以不需要设置下限）。 5、 结果数据本地ACCESS数据库保存，并可选择是否需要保存数据（仅带保存功能，不含查询、修改、删除等功能）。Access功能只能用于LabVIEW 32位环境，64位环境下，MS的Access不兼容。 6、 包含大恒图像水星系列千兆网、USB3的相机驱动，如更换其它品牌相机，需自行修改相机驱动部分（主要是属性相关的）。 7、 自动运行功能，除了常规的采集图像、分析图像、判断规格结果外，还可选择运行时是否保存数据到数据库、是否保存OK/NG图像及保存原图还是分析后的覆盖OVERLAY图像、是否OK输出信号（NG强制输出）等功能。 8、 相机IO端输入（触发模式使用Line0输入），输出（NG使用Line1输出，OK使用Line2输出）（如选择大恒USB3-L系列或其它品牌无IO输出的相机，该功能无法支持，需要用户自行修改）。 9、 操作状态提示信息，当前操作的提示信息。 10、 放大、缩小、原始尺寸、适合窗口等图像缩放工具。自13例开始增加鼠标滚轮缩放图像功能。 11、 图像保存（含调试时手动保存以及运行时自动保存，自动运行时保存图像需要耗费时间，可根据实际情况选择是否需要保存图像（可单选OK图像、NG图像或两者都选））。 初始化界面 登陆窗口 登陆成功 规格参数可修改 图像参数可修改 其它参数可修改 连续采集图像 定义ROI（不定义ROI为空时则使用全图） 根据设置的图像参数做图像分析 绿色环形LED自动运行-OK 绿色环形LED自动运行-NG 红色实心LED自动运行-OK 红色实心LED自动运行-NG 默认硬件配置：MER-500-14GC（配置网线、IO线、电源）+常规国产25mmFA镜头 默认的硬件配置：工业相机为大恒图像的500万像素14帧每秒1/2.5寸卷帘曝光CMOS相机，工业镜头则为国产的FA镜头，可选择SHI-C25FFW，或更换为同系列的12、16、25、35、50mm的任意一款镜头，以库存为准，如果选择的长焦的需要配置延长管的，则配送延长管。
