[标定板] 石鑫华视觉供应24色标准色卡

[复制链接]
  • TA的每日心情

    2015-3-4 10:04
  • 签到天数: 128 天

    连续签到: 1 天

    [LV.7]700FPS

    发表于 2014-6-27 09:24:44 | 显示全部楼层 |阅读模式 来自:广东省东莞市 电信

    注册登陆后可查看附件和大图,以及购买相关内容

    您需要 登录 才可以下载或查看,没有账号?注册会员

    x

    24色卡ColorChecker,为真实还原任何照明条件下任何介质上的图像色彩提供参照.其中的每种颜色都代表了自然物体的真实色彩,例如蓝色,肤色或树叶;而且反光率与真实物体相同.



    24个色块中的每一个都代表自然物的真实颜色,如:天蓝色.肤色.或叶绿色,并且每个色块的光线反射和其相应的真实物体一样。如果您拍摄电影.数码照片或录像,并且颜色对您来说很重要。 您第一个要拍摄的应是ColorChecker标准色卡。使用ColorChecker色卡时,只需正常地进行构图和采光。然后把ColorChecker色卡放在拍照现场。它不需要填满取景器。只要保证相机可以拍到所有的色块。并且它位于构图中有代表性的部分而不是处于阴影中或是在曝光过度的高光位置,就可以另外要检查其它物体反射的颜色没有投到色卡上,然后,进行拍照,当此图像在Photoshop中被打开时,会有一个内置式的参照点。用取色器对其中的黑色块取样。红.绿.蓝色彼此间差值应在7个单位内,并且色值应约为50。尽管黑色色块很深,由于它是退光色,因而不会被认做纯黑色。对白色块进行同样程序,白色块应是很淡,但不是纯白色,其红.绿.蓝色值各应约为245。工作完成得差不多了,最后,我们要检查色偏,选择中间灰色色块。红.绿.蓝色值应约为128。相互之间差不应超过7点。如果读数十分偏离,应用水平或曲线调回上述状态。然后保存更改的设定,以便应用于以此设置拍摄的其它图像。进一步的视觉色彩匹配可用其余色块进行。注意:应使用经过校正的显示器,并且ColorChecker色卡应置于可控制照明条件的标准光源下。


    主要应用于:

    影像行业:检测菲林、光线、滤色片和纸张等

    平面设计行业:检测任何印刷和打样程序

    电子出版行业:检测扫描仪、显示器和打样设备

    电视广播行业:检测照相机、显示器、灯光和菲林

    机器视觉行业:检测工业相机、工业镜头、机器视觉光源、光源控制器等

    标板有24个纯色块,从左到右再从上到下,分别标记为1-24。

    标准版:8.25x11英寸(21.59x27.94cm)

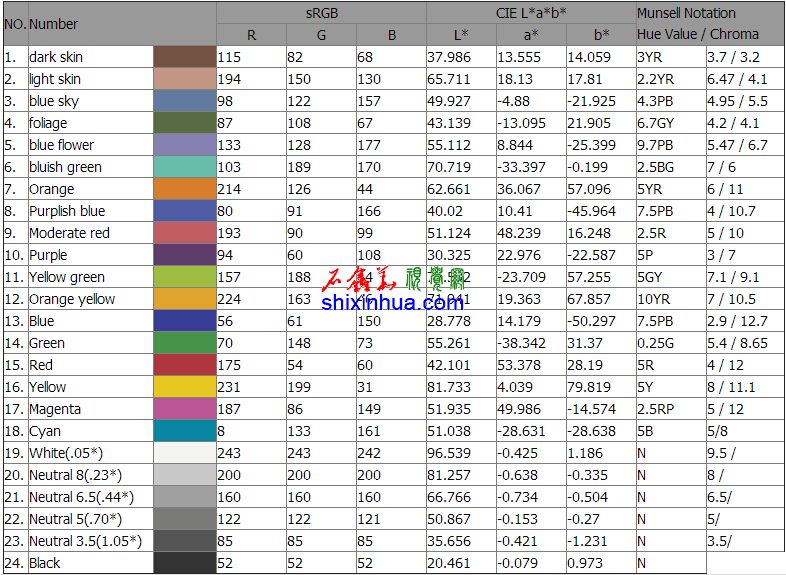

    如果按照RGB来区分,每个色块的RGB分量数值分别为:
