[新闻] NI-IMAQdx是否支持通过GigE交换机连接多个相机?

[复制链接]
  • TA的每日心情
    难过
    昨天 10:29
  • 签到天数: 1251 天

    [LV.10]100FPS

    发表于 2015-8-7 15:00:41 | 显示全部楼层 |阅读模式
    硬件: Image Acquisition (IMAQ)>>Digital Image Devices) v) j  k' [/ j
    / P4 }9 k( T# [3 D, P7 M, d
    问题: 我想通过一个交换机将多个GigE相机连接到一个千兆以太网口上。NI-IMAQdx是否支持这种拓扑结构呢?
    ' ^6 J3 J4 c% q3 e  A6 r0 M+ B. ?# P8 m

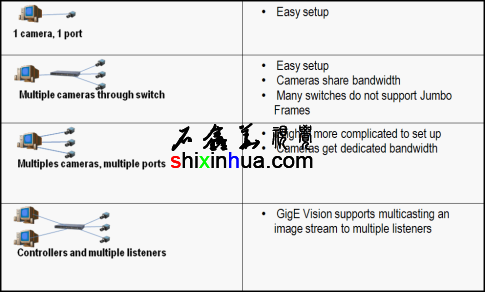

    解答: NI-IMAQdx支持这种拓扑结构。GigE是一种以太网标准,可以使用各种网络拓扑。下面是几种可能的拓扑结构:. P7 P5 h! H1 m5 t
    ) ]) I5 m3 ?* D* x0 Y) }/ h6 P

    , ^0 p) N' a9 k' E4 ?8 q当多个GigE相机共享一个端口时,带宽是在多个相机间共享的。
    ( R" F) L% [  ?5 g
    - |3 x- \. M' \4 f& L如果关心带宽,那么PCI express的性能要优于PCI,因为它具有更高的吞吐量。PCIe可以很好的利用整个千兆以太网的带宽,而PCI总线上的传输速度较低,就会限制总的带宽。在理想系统中,PCI总线的能力是132MB/s,但在真实环境中,最多能利用的传输速率大约是90MB/s。  O4 i+ D% \( _; a5 q! E9 V" n
    4 U' A# s  y8 m3 z7 u9 U
    注意: 如果使用需要交换机的拓扑结构,则推荐使用支持Jumbo帧的交换机。对于千兆以太网卡也是如此,系统中的所有硬件需要支持Jumbo帧,从而能使系统以最有效的方式传输数据。如果系统中的任何组成部分不支持Jumbo帧,那么系统的传输能力就会受限于该部分的最大包长度。
    % q; u* ]9 w2 D+ B$ P, e+ ^7 f9 u  k. z& {5 Q4 S

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
