Labview机器视觉（6）-图像识别

石鑫华视觉 · 发表于 2013-12-8 11:12:53

您需要登录才可以下载或查看，没有账号？注册会员

x

labview的图像识别的设置还是较为简单的，基本思想是先选定一段图像（可以是照片也可以实时的进行抓取）做为比对的模板，然后再实时判断需要比对的图像，在其中找到目标并且标识出来。

主要应用了如下几个控件：

1.

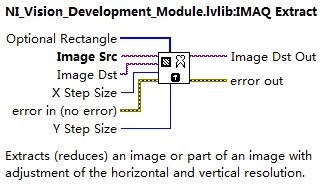

这个控件我们是当截图来使用的，image src接入原始图像，optional Rectangle通过ROI区域解除绑定之后就可以获得xy坐标获取，x step size和y step size这里表示步长，应该是在图片数据进行降采样的时候使用，这里我们由于使用目的是截图，故设为1.

Labview机器视觉（6）-图像识别

2.

Labview机器视觉（6）-图像识别

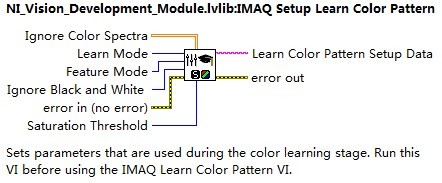

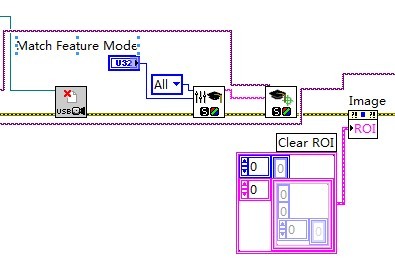

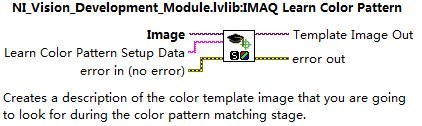

这两个控件一般一起使用，确定识别学习的模式，由于还不需要对学习进行优化，所以采用选项的模式对其进行设定

Labview机器视觉（6）-图像识别

3.

Labview机器视觉（6）-图像识别

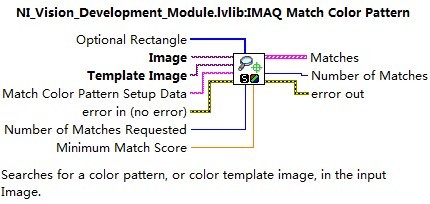

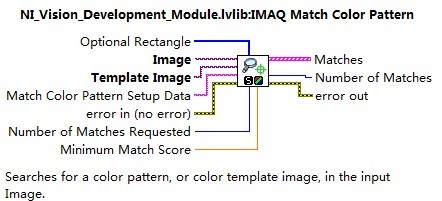

这里就是开始进行匹配的控件，需要注意的是image指的是现在拍摄的图片或者图片流，template image指的是所需要判断目标的图片，也就是上面截图完之后的图片（注：是截图完的图片，并不是学习完的，学习完之后图片输出端不需要连线），其他多余的选项我们还是连接出来，用来方便选择。

Labview机器视觉（6）-图像识别

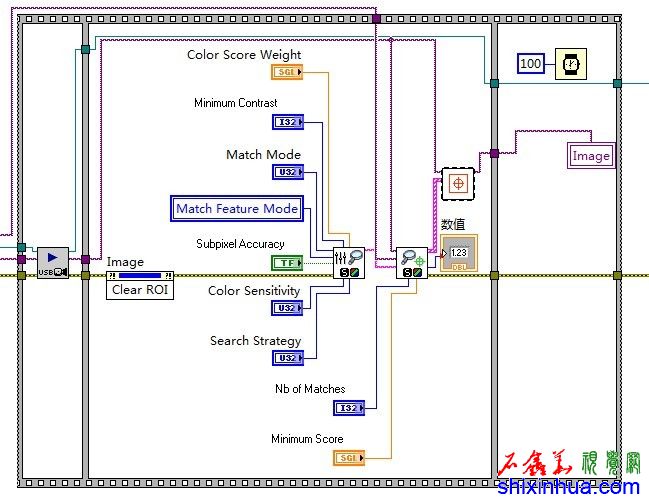

这里基本设置完了就可以开始测试了。

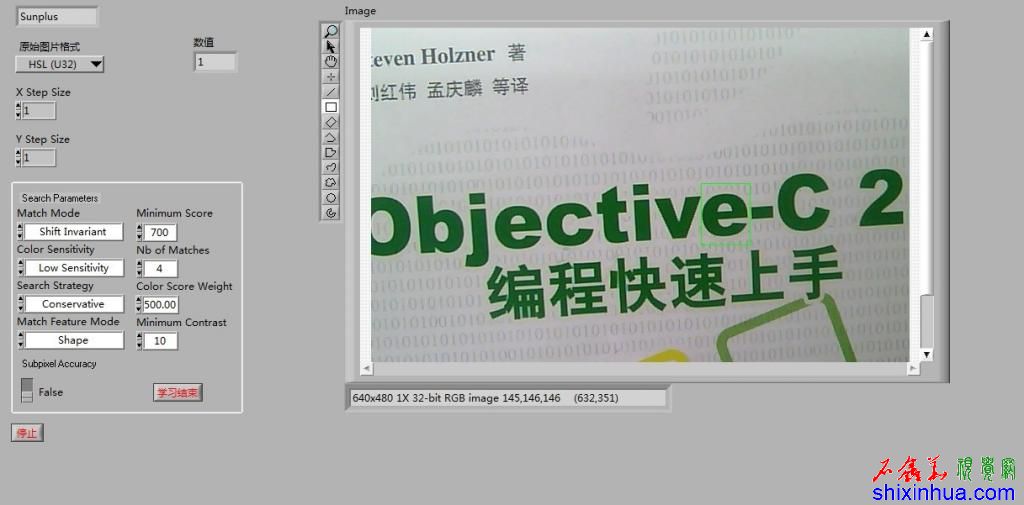

如图，1-ROI区域选定

Labview机器视觉（6）-图像识别

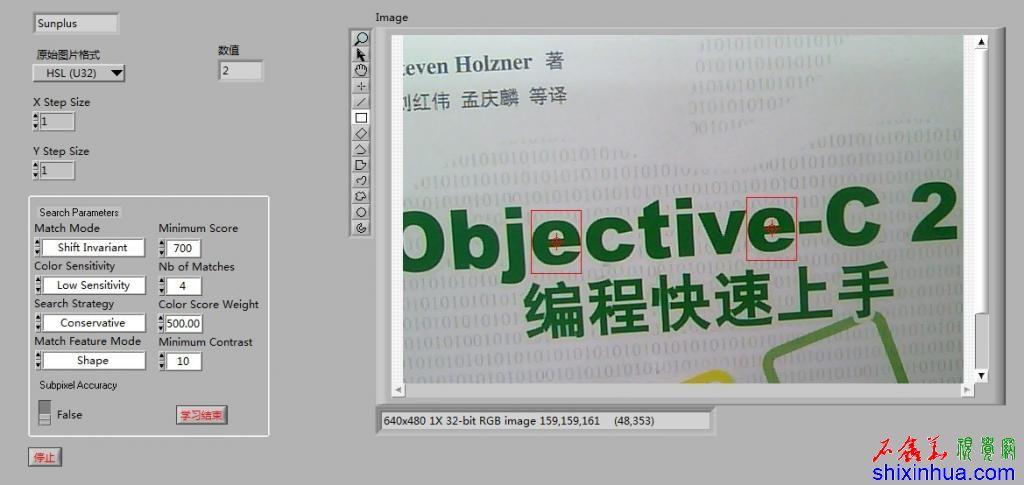

2.动态识别（在数值那获取的是所识别到的目标的数量）

Labview机器视觉（6）-图像识别

crabsy · 发表于 2015-12-28 14:36:17

特价工业相机、机器视觉光源、工业镜头、机器视觉教程，就到机器视觉商城https://shop128020756.taobao.com

wang4238501 · 发表于 2015-8-18 08:14:27

机器视觉，专业的石鑫华视觉http://shixinhua.com，专业的机器视觉论坛http://labviewvision.com

折翼~ · 发表于 2014-4-30 15:58:39

支持石鑫华视觉http://shixinhua.com，支持机器视觉论坛http://labviewvision.com。

Guo_yuanzhi · 发表于 2014-5-11 19:02:53

很不错，给我们这些想学视觉的人一点信心啦！

Guo_yuanzhi · 发表于 2014-5-11 19:50:40

楼术能否贴这个程序，有些还不是很能理解，thank a lot

Guo_yuanzhi · 发表于 2014-5-11 19:50:50

楼术能否贴这个程序，有些还不是很能理解，thank a lot

山东重机 · 发表于 2015-1-21 14:55:59

机器视觉商城https://shop128020756.taobao.com，真正的机器视觉与图像处理网上商城

ubuhao111 · 发表于 2015-4-9 23:11:06

真好用得上，谢谢:handshake

88509572 · 发表于 2015-9-2 21:20:00

很不错，给我们这些想学视觉的人一点信心啦！

雨朦碧湖冷月 · 发表于 2015-12-2 14:13:51

刚发现这个网站，资料很全呀，看来以后要经常来逛逛啦，加油！
