    《机器视觉实用教程》-第六章 相机-6.3 CCD的工作原理

    6.3 CCD的工作原理
    在接受光照之后,感光元件(感光二极管PD:photodiode)产生对应的电流,电流大小与光强对应,因此感光元件直接输出的电信号是模拟的。在CCD传感器中,每一个感光元件都不对此作进一步的处理,而是将它直接输出到下一个感光元件的存储单元,结合该元件生成的模拟信号后再输出给第三个感光元件,依次类推,直到结合最后一个感光元件的信号才能形成统一的输出。
    由于感光元件生成的电信号实在太微弱了,无法直接进行模数转换工作,因此这些输出数据必须做统一的放大处理——这项任务是由CCD传感器中的放大器专门负责,经放大器处理之后,每个像素点的电信号强度都获得同样幅度的增大。
    由于CCD本身无法将模拟信号直接转换为数字信号,因此还需要一个专门的模数转换芯片进行处理,最终以二进制数字图像数组的形式输出给专门的DSP处理芯片。

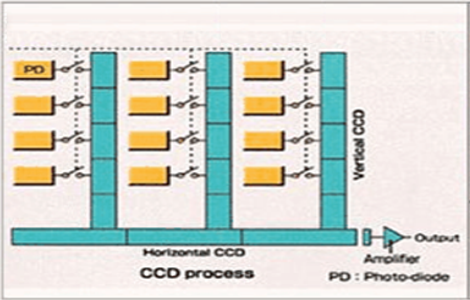

    4 CCD工作原理
