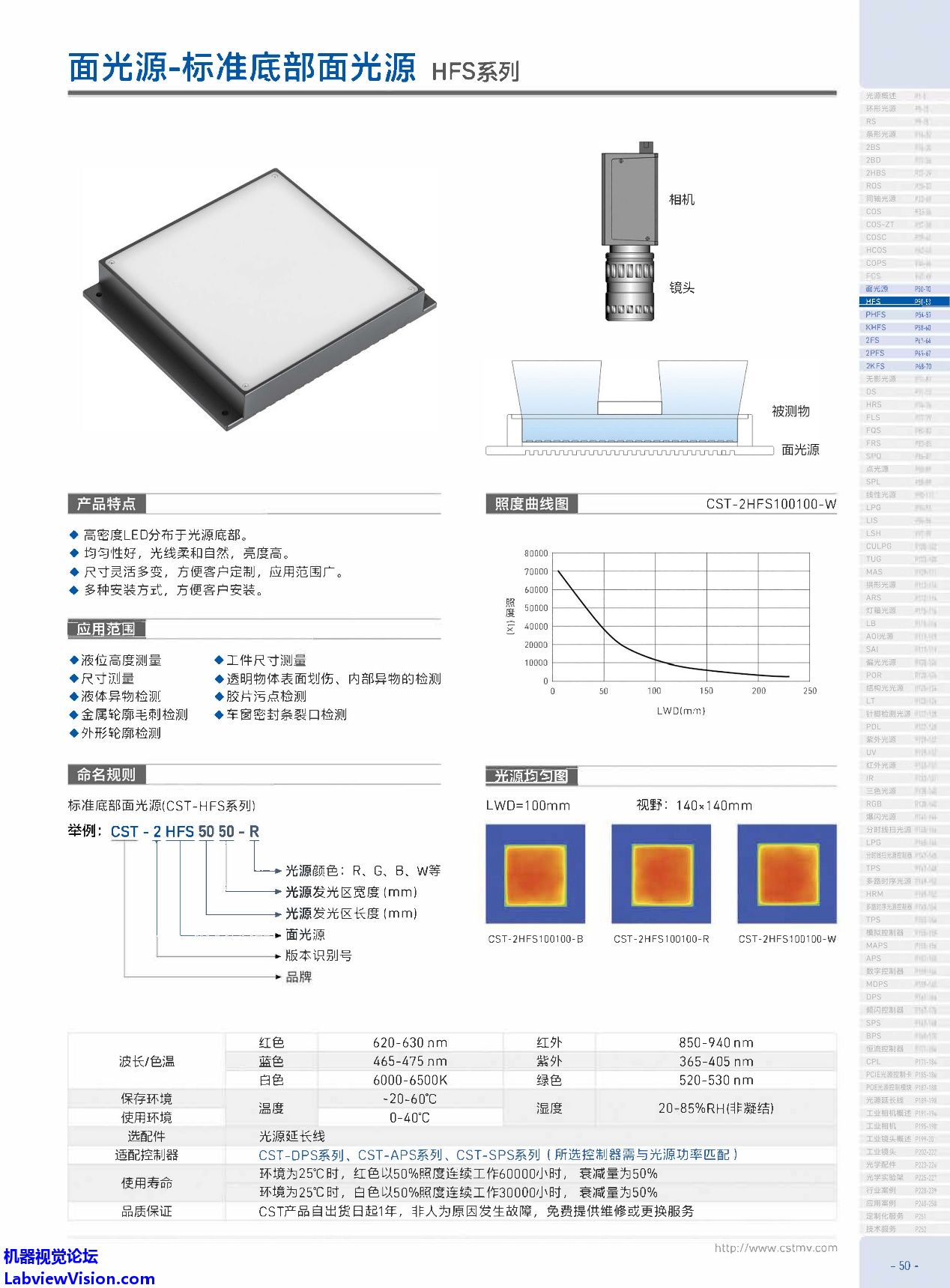

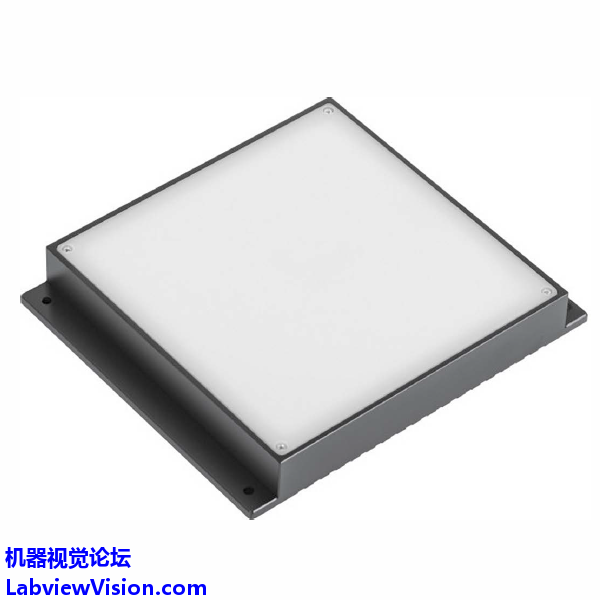

    康视达标准底部面光源CST-HFS系列
    标准底部面光源CST-HFS系列产品特点
    高密度LED分布于光源底部;
    均匀性好,光线柔和自然,亮度高;
    尺寸灵活多变,方便客户定制,应用范围广;
    多种安装方式,方便客户安装。
    标准底部面光源CST-HFS系列应用范围
    液位高度测量;
    尺寸测量;
    液体异物检测;
    金属轮廓毛刺检测;
    外形轮廓检测;
    工件尺寸测量;
    透明物体表面划伤、内部异物的检测;
    胶片污点检测;
    车窗密封条裂口检测。
    标准底部面光源CST-HFS系列基本参数
    波长/色温
    红外
    850-940nm

    红色
    620-630nm

    绿色
    520-530nm

    蓝色
    465-475nm

    紫外
    365-405nm

    白色
    6000-10000K
    使用温度/湿度
    0-40
    20-85%(非凝结)
    保存温度/湿度
    -20~60
    20-85%(非凝结)
    可选配件
    光源延长线
    适配控制器
    CST-DPS系列、CST-APS系列、CST-SPS系列(所选控制器需要与光源功率匹配)
    使用寿命
    环境为25℃时,红色以50%照度连续工作60000小时,衰减量为50%
    环境为25℃时,白色以50%照度连续工作30000小时,衰减量为50%
    环境为25℃时,紫外以50%照度连续工作5000小时,衰减量为50%
    品质保证
    CST产品自出货日起1年(紫外仅半年),非人为原因发生故障,免费提供维修或更换服务。

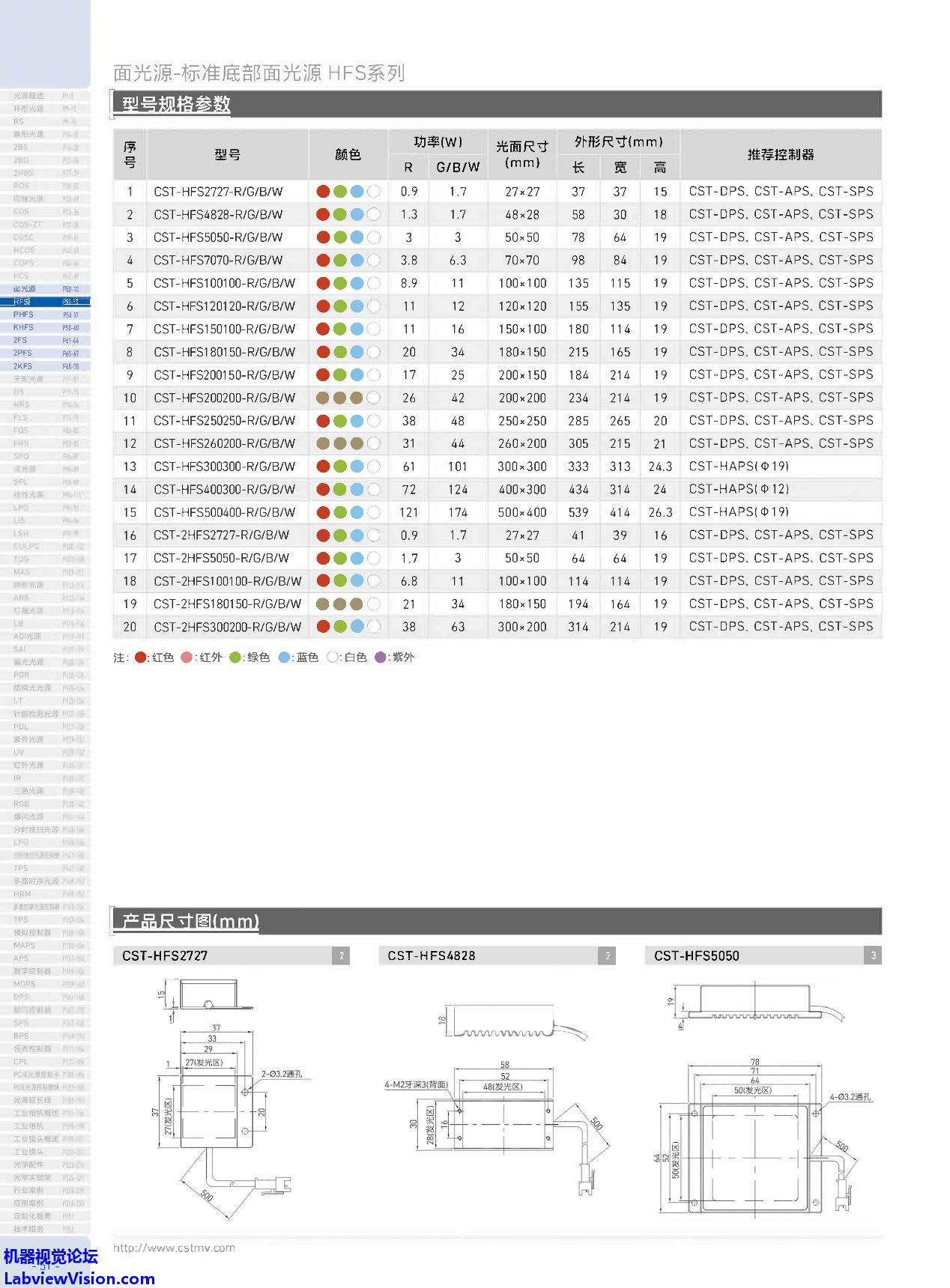

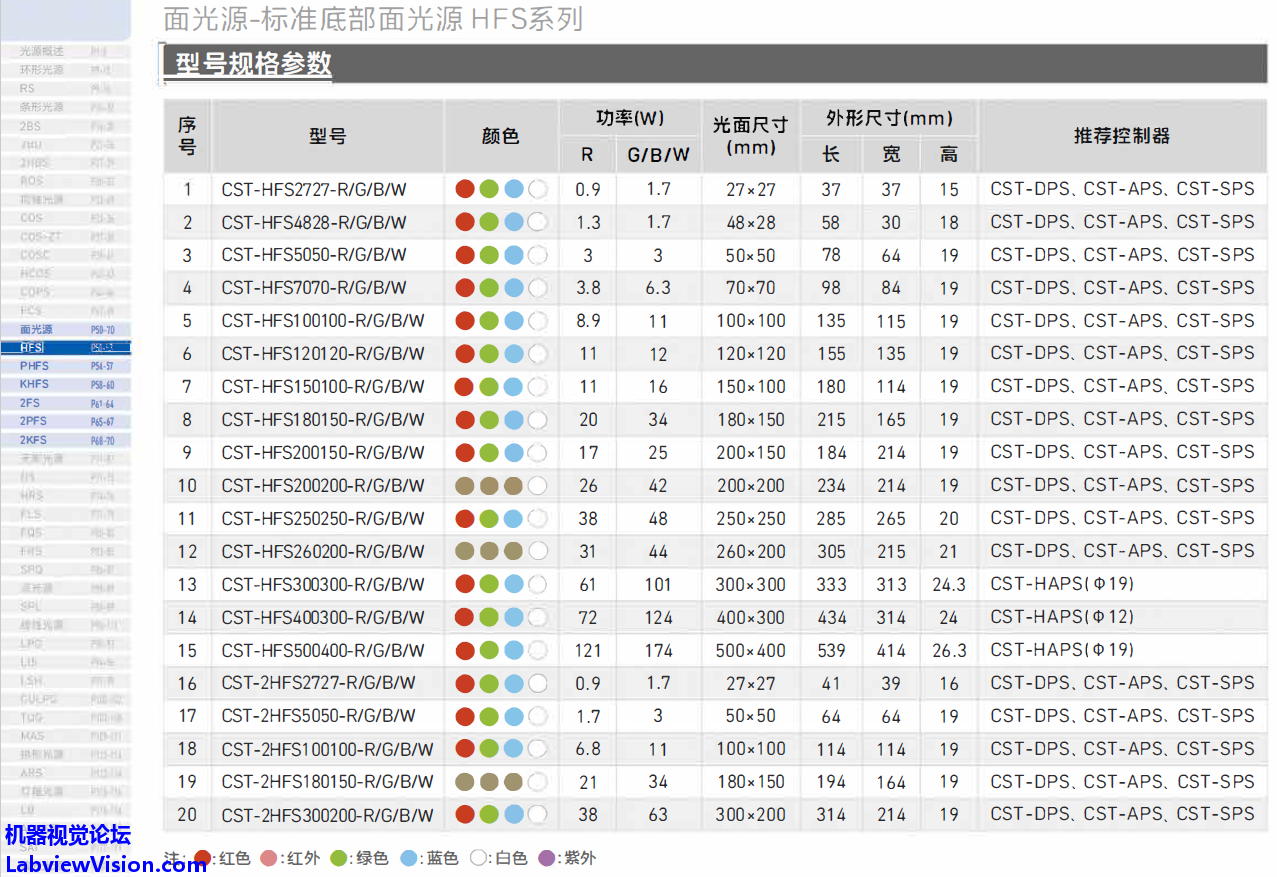

    标准底部面光源CST-HFS系列型号规格参数

    型号
    R功率
    G/B/W功率
    发光面尺寸
    长度
    宽度
    高度
    CST-HFS2727-R/G/B/W
    0.9
    1.7
    27*27
    37
    37
    15
    CST-HFS4828-R/G/B/W
    1.3
    1.7
    48*28
    58
    30
    18
    CST-HFS5050-R/G/B/W
    3
    3
    50*50
    78
    64
    19
    CST-HFS7070-R/G/B/W
    3.8
    6.3
    70*70
    98
    84
    19
    CST-HFS100100-R/G/B/W
    8.9
    11
    100*100
    135
    115
    19
    CST-HFS120120-R/G/B/W
    11
    12
    120*120
    155
    135
    19
    CST-HFS150100-R/G/B/W
    11
    16
    150*100
    180
    114
    19
    CST-HFS180150-R/G/B/W
    20
    34
    180*150
    215
    165
    19
    CST-HFS200150-R/G/B/W
    17
    25
    200*150
    184
    214
    19
    CST-HFS200200-R/G/B/W
    26
    42
    200*200
    234
    214
    19
    CST-HFS250250-R/G/B/W
    38
    48
    250*250
    285
    265
    20
    CST-HFS260200-R/G/B/W
    31
    44
    260*200
    305
    215
    21
    CST-HFS300300-R/G/B/W
    61
    101
    300*300
    333
    313
    24.3
    CST-HFS400300-R/G/B/W
    72
    124
    400*300
    434
    314
    24
    CST-HFS500400-R/G/B/W
    121
    174
    500*400
    539
    414
    26.3
    CST-2HFS2727-R/G/B/W
    0.9
    1.7
    27*27
    41
    39
    16
    CST-2HFS5050-R/G/B/W
    1.7
    3
    50*50
    64
    64
    19
    CST-2HFS100100-R/G/B/W
    6.8
    11
    100*100
    114
    114
    19
    CST-2HFS180150-R/G/B/W
    21
    34
    180*150
    194
    164
    19
    CST-2HFS300200-R/G/B/W
    38
    63
    300*200
    314
    214
    19

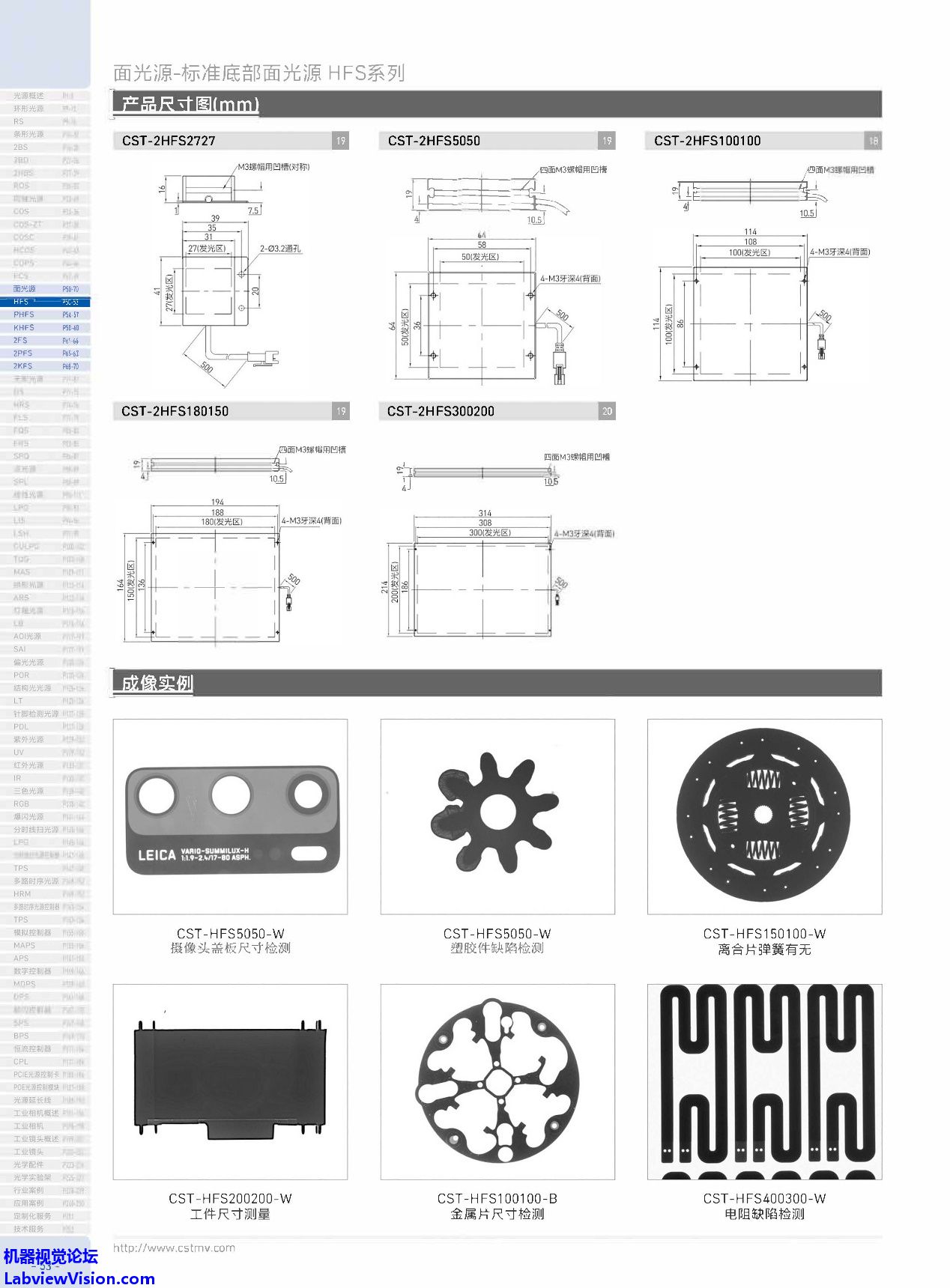

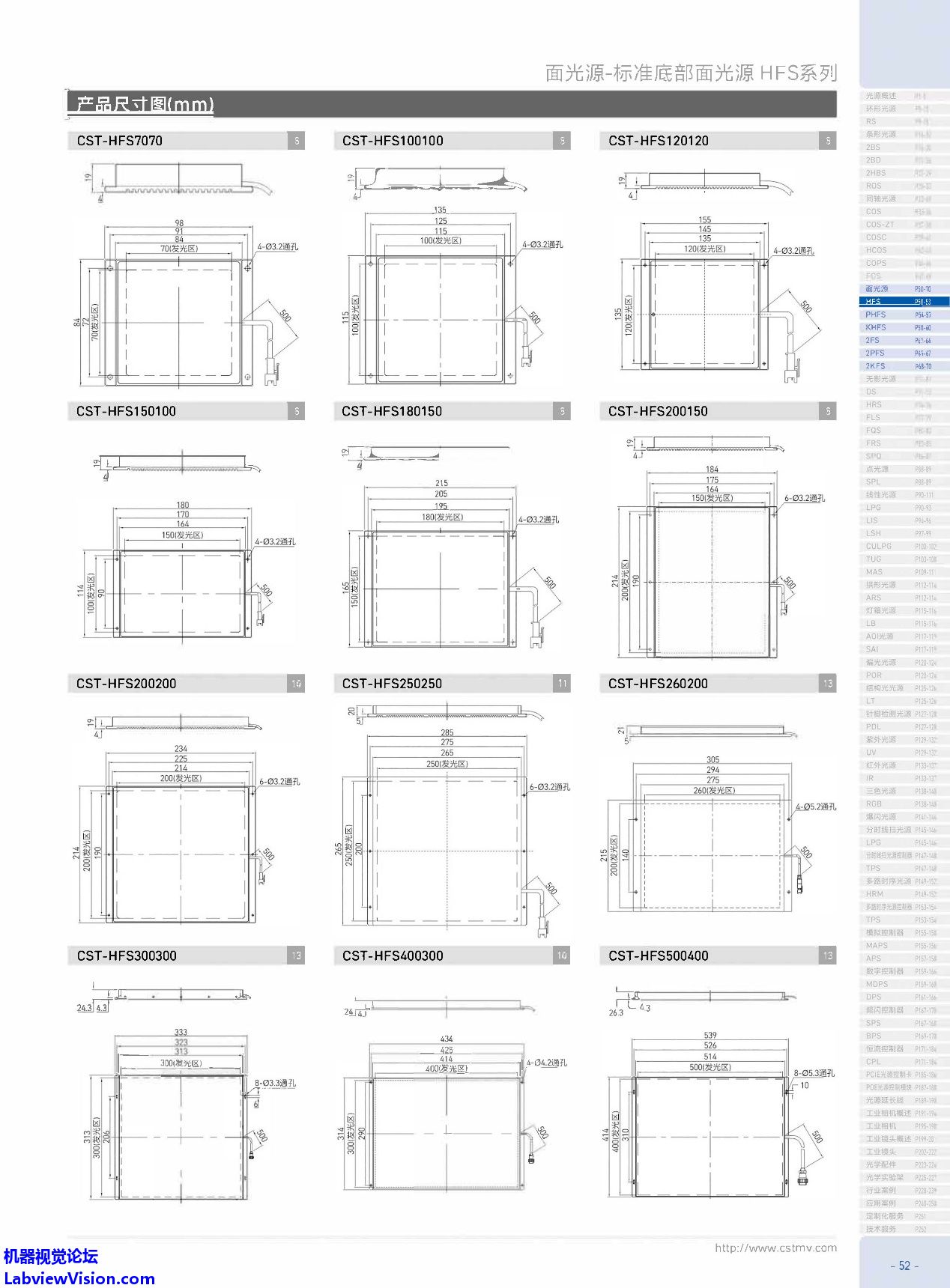

    标准底部面光源CST-HFS系列产品尺寸图

    标准底部面光源CST-HFS系列应用场景成像实例
