机器视觉方案之封胶检测
机器视觉方案之封胶检测
机器视觉方案之封胶检测
机器视觉方案之封胶检测
机器视觉方案之封胶检测
机器视觉方案之封胶检测

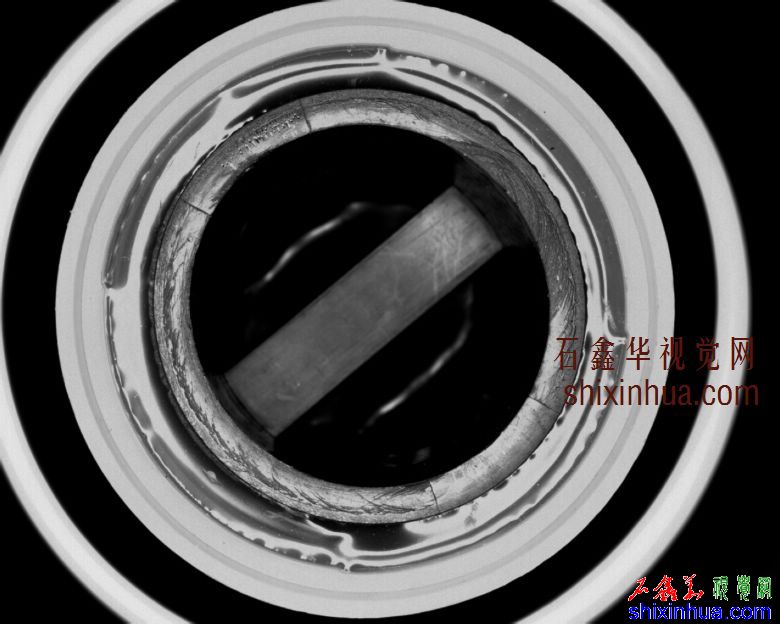

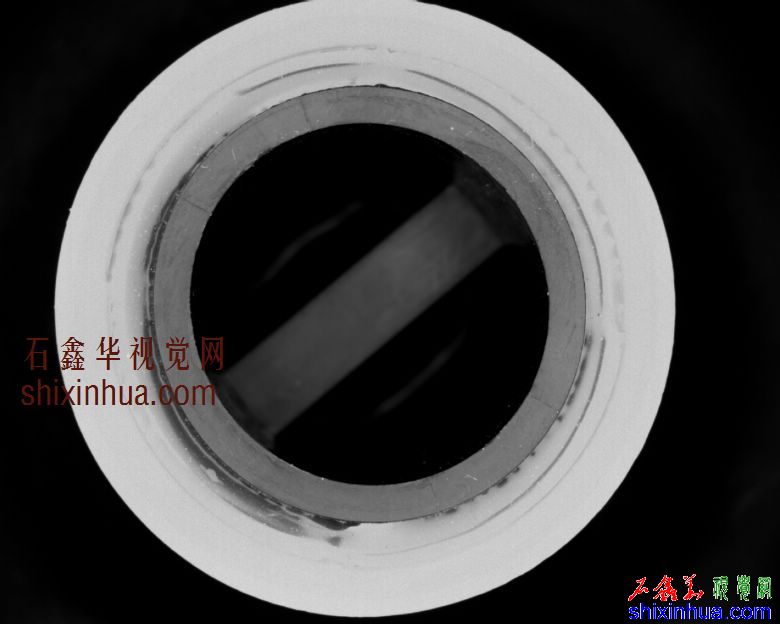

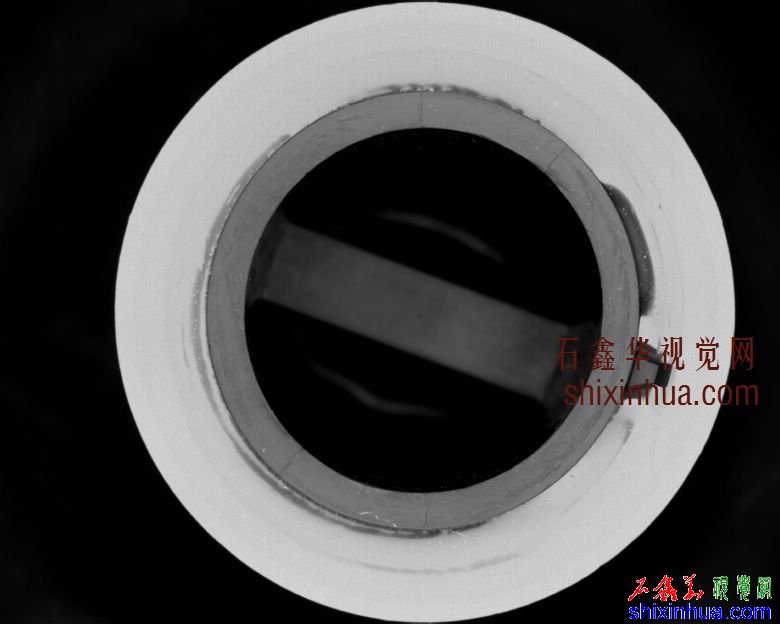

这类封胶完整性检测，在机器视觉应用中，需要考虑两个胶合处的对比度。如图1中所示，内圈为黑色，未封好胶的地方为黑色，而良好的地方为白色。这样才可以比较好的检测出是否完整良好。
这种产品，因为其本身就是环形的，所以一般可以考虑使用环形光源，或圆顶无影光源等。工业相机、工业镜头的选择，则依据被测产品的大小及要求的精度而决定。
图像处理中，可以考虑使用环形定位，来设置明确的检测区域，然后再使用粒子分析等方法，进行检测。具体实现过程可以这样：首先在全局图像中使用圆检测函数或找圆函数、粒子分析函数等找到最外面的大圆，然后以大圆的圆心为准建立坐标系。第三步进行粒子分析，其ROI使用环形ROI工具，然后需要跟随第二步中的坐标系。这样当产品在视野中有变化时也可以跟随着变化，而不至于检测位置。
|
|
