    《机器视觉实用教程》-第二章 基础光学-2.9 照度

    2.9 照度

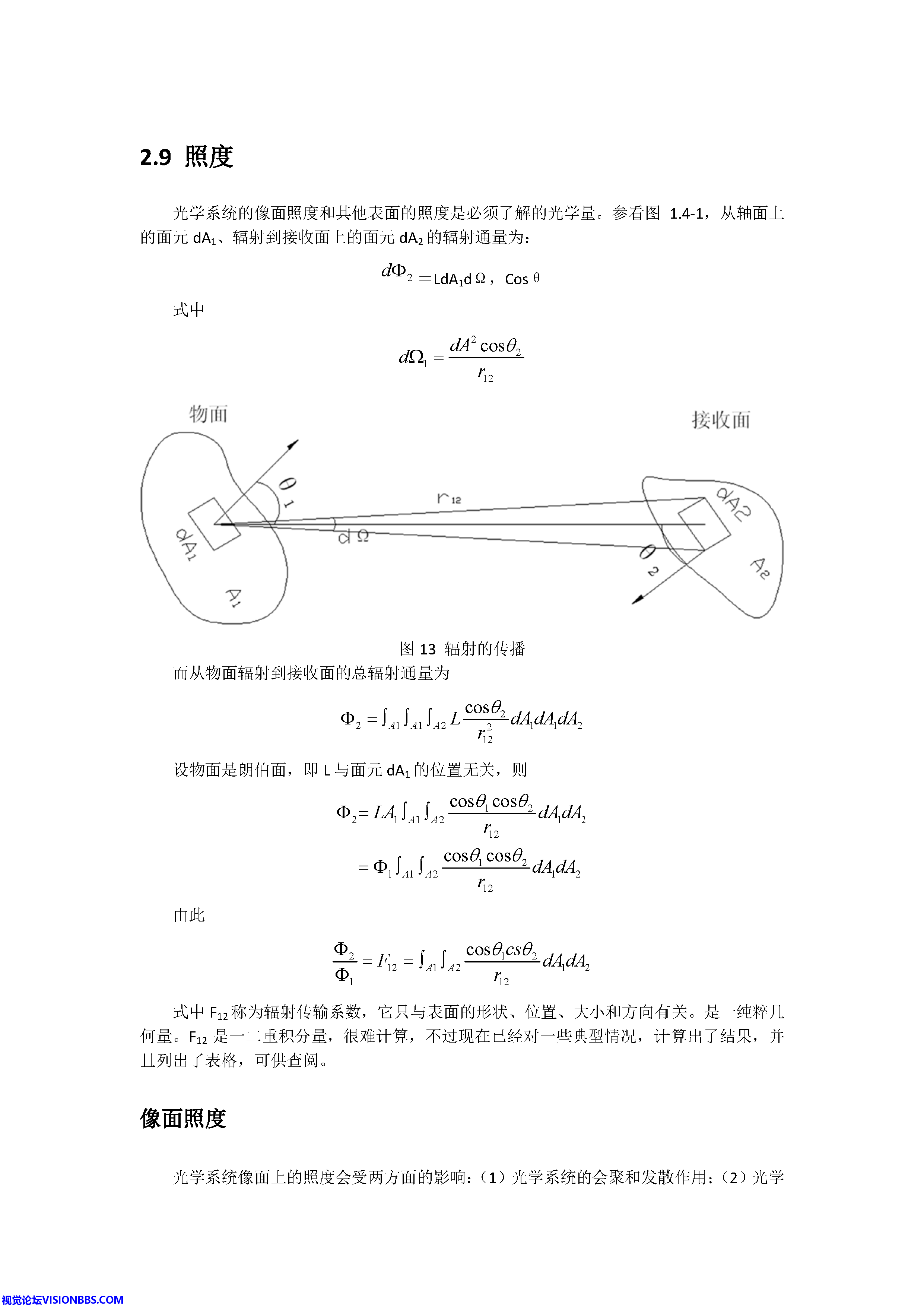

    光学系统的像面照度和其他表面的照度是必须了解的光学量。参看图1.4-1,从轴面上的面元dA1、辐射到接收面上的面元dA2的辐射通量为(本节公式较多,网页支持不佳,因此将WORD生成图片,请参考整个图片内容):

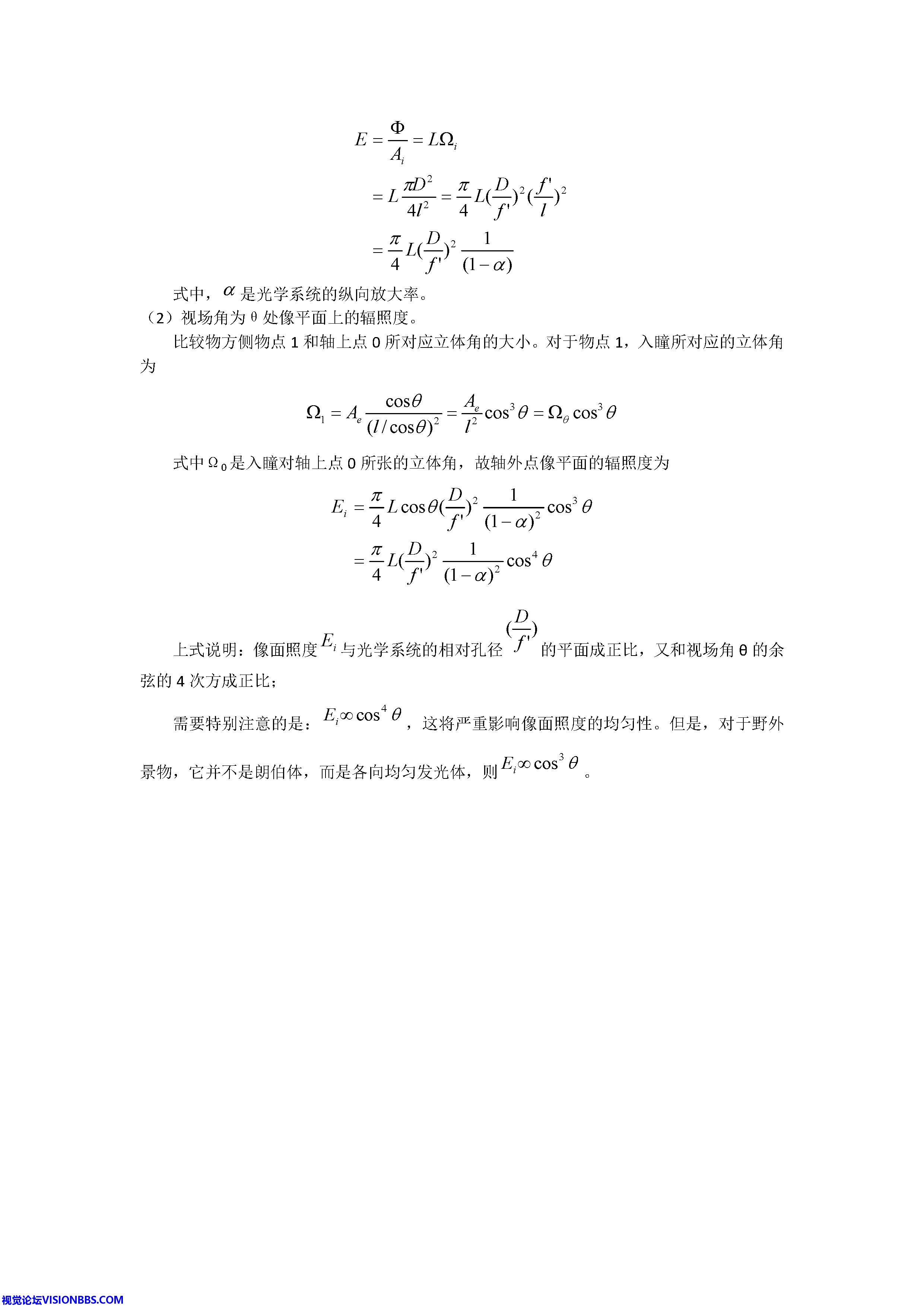

    像面照度
    光学系统像面上的照度会受两方面的影响:(1)光学系统的会聚和发散作用;(2)光学系统的吸收、反射、散射和挡光的作用;为了简单起见,将忽略第(2)种影响,而对于第(1)种影响将通过光学系统的几何度G表示出来,并使这一计算变得很简单。

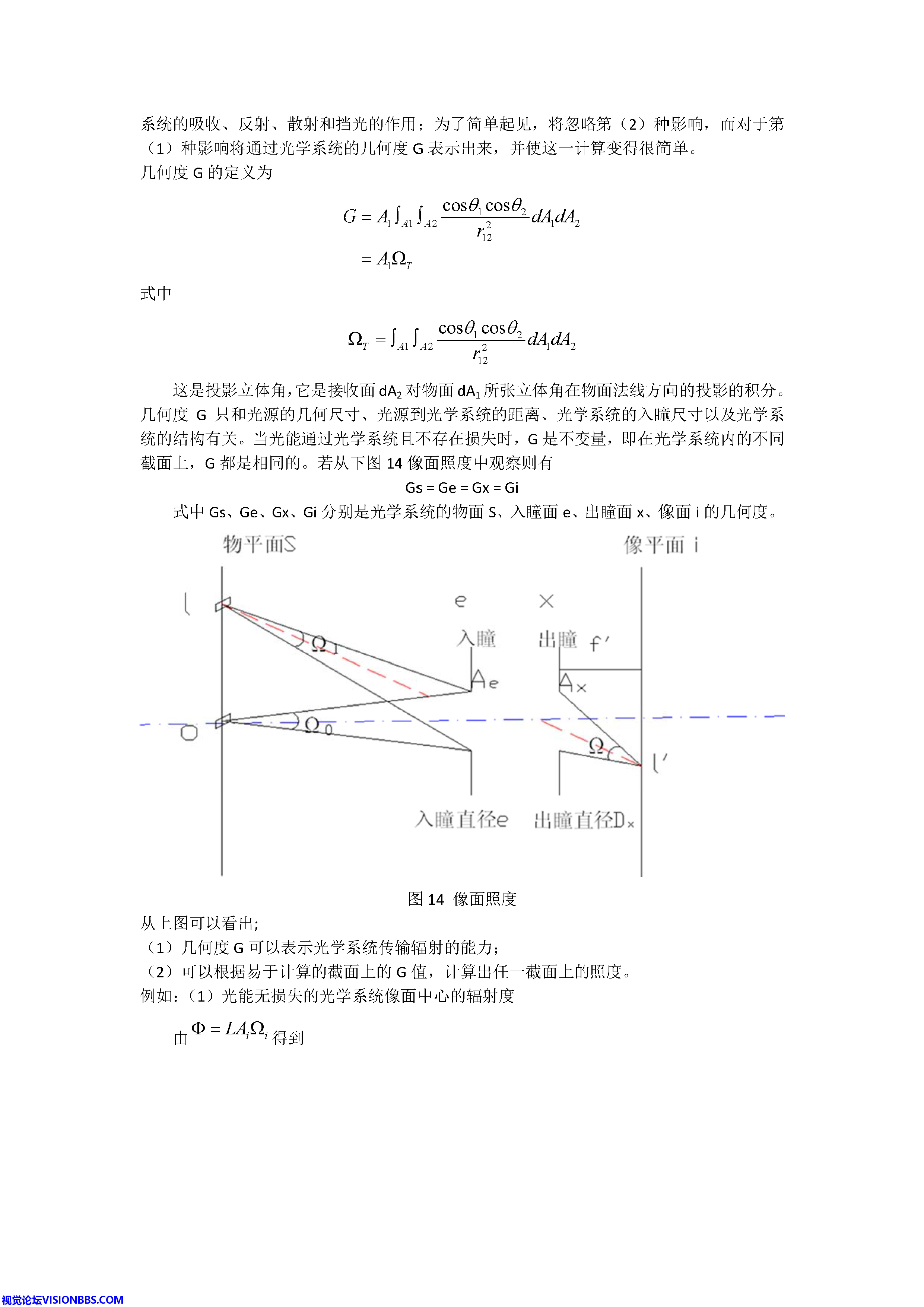

    几何度G的定义为

    本帖子中包含更多资源

    您需要 登录 才可以下载或查看,没有帐号?注册会员

    x
