    《机器视觉实用教程》-第二章 基础光学-2.13 孟塞尔表色系统

    2.13 孟塞尔表色系统
    孟塞尔表色系统是目前世界上广泛应用的颜色系统,这一系统包括表色方法和标准色度卡。

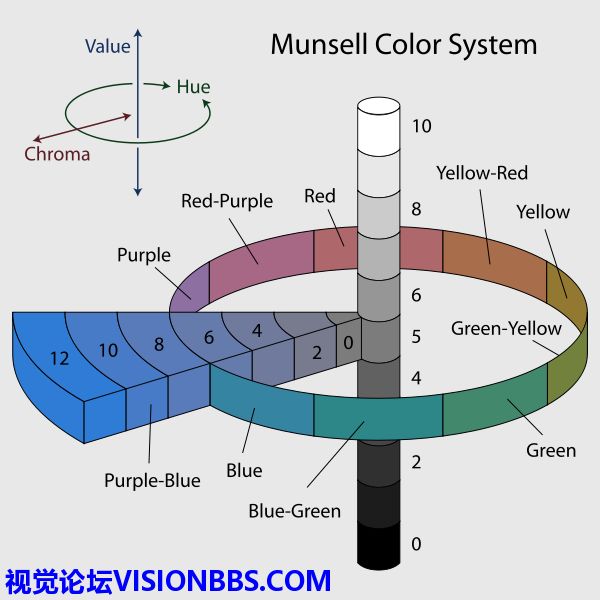

    图34 图示孟塞尔颜色系统之中中等明度

    图34 图示孟塞尔颜色系统之中中等明度
    34 图示孟塞尔颜色系统之中中等明度(5)、中等略偏高色度(6)的色相环、明度由全暗(0)到全亮(10)的黑白渐变色柱、中等明度(5)的紫蓝色(5PB)色度渐进带。

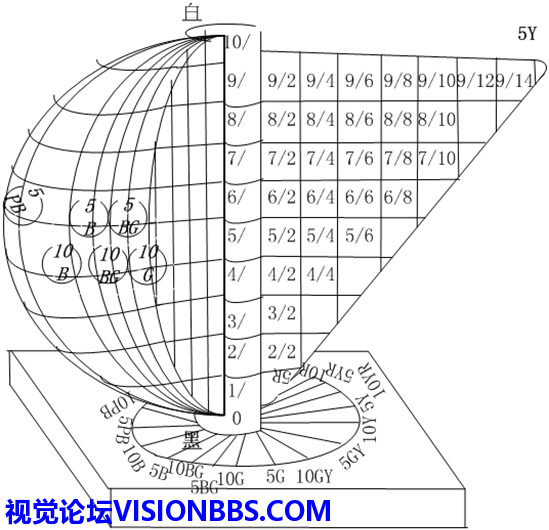

    孟塞尔表色系统是孟塞尔立体图,见图35。该立体图是一非对称旋转体,其内部有一根中央轴、有10个剖面、还有一个底面。
    图35中的中央轴代表照度,它在底盘位置的明度为0,代表黑色;而在中央轴的顶端的照度为102,代表白色;在此二位置的中间则均分为10等分。由此,照度轴上共有11个刻度,各代表的明度值如下表所示。

    图35 孟塞尔表色立体图

    图35 孟塞尔表色立体图
    35 孟塞尔表色立体图
    6 孟塞尔表色系统刻度值与明度值
    刻度值v
    0      1       2      3        4       5       6        7       8       9        10
    明度值y
    0     10.2   20.4  30.6   40.8   51.0  61.2    71.4   81.6  91.8    102
    孟塞尔立体的剖面还用横竖线分成很多小格,每个小格离底盘的高度仍用与中央轴上等高的明度V表示,而离中央轴的水平距离则用彩度C表示,此彩度的数值有:
    2    4     6     8    10     12     14
    由此,剖面上每个小格可用V/C表记,如8/6则代表该小格的明度为8,而彩度则为6。

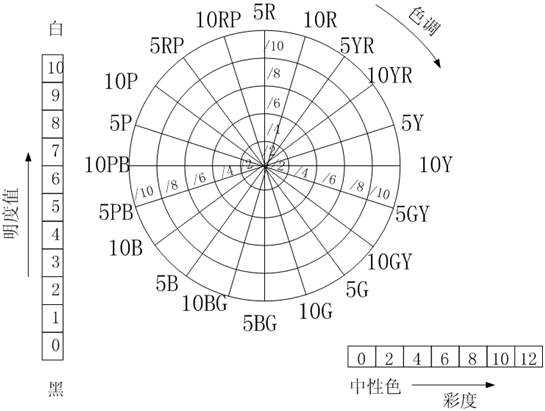

    孟塞尔立体的每个剖面在圆周上的角度用色调角H表示,并可在此立体图的底盘上给予标记,见图36。
    图36中共有五个主要色调:红(R)、黄(Y)、绿(G)、蓝(B)、紫(P)和五个中间色调:黄红(YR)、绿黄(GY)、蓝绿(BG)、紫蓝(PB)、红紫(RP)。
    因此,孟塞尔表色系统是用孟塞尔立体表示颜色的,而立体内的任一位置,即任一剖面上的任一方格的坐标,则是用明度V、彩度C、色调角H的颜色三属性描述的,而且标注顺序为:对于有彩色的记为色调明度/彩度,即HV/C;对于无彩色的记为NVN代表无彩色。孟塞尔表色系统与CIE之间的参数转换有表可查。

    图36 孟塞尔立体的每个剖面

     图36 孟塞尔立体的每个剖面
    36 孟塞尔立体的每个剖面
    根据孟塞尔表色系统已经制出了标准色度卡,为定标创造了条件。这些标准色度卡有两类:有光泽标准色度卡和无光泽标准色度卡;此外,还有带颜色的和中性色的,不过前者的数量多得多,如下:
    7 标准色度卡

    颜色卡块数
    中性卡块数
    1974年卡册

    1976年卡册
    1450

    1488
    37

    37
    同时,每块卡上均注明有HVC值。
